Qu’est-ce qu’une GTL et à quoi sert-elle ?
La GTL (Gaine Technique Logement) est un volume vertical dédié qui accueille les équipements principaux de l’installation électrique et de communication d’un logement.
Son rôle est de :
- centraliser les courants forts (tableau électrique, disjoncteurs, protections)
- regrouper les courants faibles (coffret de communication : internet, TV, RJ45, téléphone, domotique)
- faciliter la maintenance, les évolutions et les mises aux normes
- améliorer la sécurité et la lisibilité de l’installation
L’installation d’une GTL peut être obligatoire :
La GTL est obligatoire dans les cas suivants :
- Logements neufs
Toute construction neuve doit intégrer une GTL conforme à la norme NF C 15-100, avec le tableau électrique et le coffret de communication installés dans ce volume dédié. - Rénovations électriques complètes
Lors d’une rénovation totale (remplacement du tableau, redistribution des circuits, remise aux normes), la création d’une GTL devient obligatoire. - Bâtiments collectifs (copropriétés)
Dans les immeubles neufs ou rénovés, chaque logement doit disposer de sa propre GTL afin de regrouper les arrivées individuelles issues des colonnes montantes (électricité et communication).
Les cas où la GTL n’est pas obligatoire
- Logements anciens non rénovés
Aucune obligation rétroactive n’impose la création d’une GTL si l’installation n’est pas refaite entièrement.
👉 Toutefois, la GTL est fortement recommandée pour améliorer la sécurité et la conformité.
- Petites rénovations électriques
Le simple remplacement de prises, d’interrupteurs ou de luminaires n’impose pas l’installation d’une GTL.
👉 Là encore, l’anticipation des futurs besoins (fibre, domotique, borne de recharge, etc.) rend la GTL pertinente.

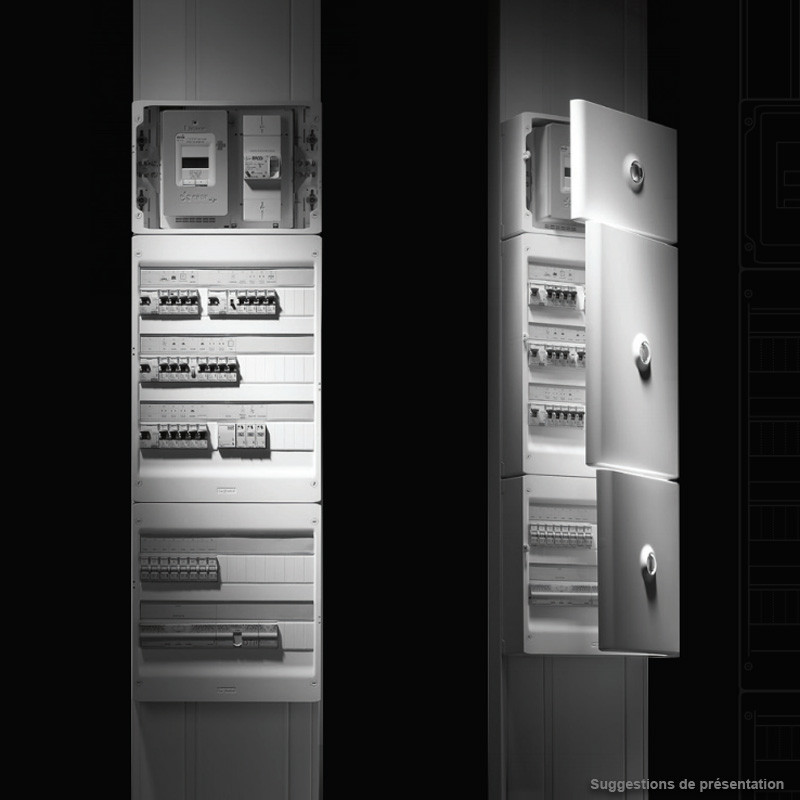

Composition d’une GTL
Une GTL typique se compose de :
- Un coffret électrique : abritant le tableau de répartition, les disjoncteurs et les protections.
- Un tableau de communication : dédié aux réseaux téléphoniques, internet, télévision, et domotique.
- Des accessoires de fixation et de repérage : goulottes, bornes, et modules d’équipement.
La GTL est donc le cœur technique du logement, garantissant sécurité, accessibilité et conformité aux normes en vigueur.
Les normes à respecter (NF C 15-100)
La norme NF C 15-100 encadre strictement l’installation des GTL pour assurer la sécurité et la fonctionnalité des installations. Voici les principales exigences :
Dimensions minimales
- Largeur : 600 mm (minimum recommandé pour un accès confortable).
- Profondeur : 250 mm (pour éviter la compression des câbles).
- Hauteur : du sol au plafond, pour un accès complet aux équipements.
Ces dimensions permettent l’intégration future de nouveaux équipements (fibre optique, domotique, équipements connectés).
Accessibilité et positionnement
La GTL doit :
- être placée à proximité de l’arrivée d’énergie
- rester facilement accessible pour la maintenance et le dépannage
- être installée dans un espace hors volumes humides
- respecter les zones de sécurité définies par la NF C 15-100
Implantation pratique de la GTL
Positionnement idéal
L’emplacement recommandé est :
- à l’entrée du logement
- ou dans un local technique dédié
La GTL doit être :
- éloignée des sources d’humidité
- placée à une hauteur permettant l’accès aux dispositifs de commande (environ 1,20 m à 1,80 m)
- facilement accessible sans démontage ni obstacle
Organisation des câbles
Une GTL bien conçue facilite grandement la maintenance :
- Repérage clair des circuits (étiquettes, numérotation)
- Séparation courants forts / courants faibles
- Fixation propre des câbles (goulottes, colliers, chemins de câbles)
- Réserves de gaines pour extensions futures
Matériel et accessoires recommandés
Goulottes et fixations
- Goulottes de GTL : elles permettent de canaliser proprement les câbles électriques et de communication entre le sol et les tableaux. Elles protègent les conducteurs contre les chocs, l’écrasement et facilitent l’ajout de nouveaux circuits.
- Colliers de fixation : ils servent à regrouper et maintenir les câbles en faisceaux ordonnés, limitant les tensions mécaniques et améliorant la lisibilité de l’installation dans la GTL.
- Supports et rails DIN : utilisés pour fixer proprement les modules, disjoncteurs et accessoires, ils garantissent une installation stable, accessible et conforme aux standards électriques.
- Éléments de repérage : étiquettes, bagues de marquage ou repères numérotés permettent d’identifier clairement chaque circuit, facilitant les interventions futures et la maintenance.
Pour aller plus loin
FAQ - GTL : ce qu'il faut savoir
- La GTL est-elle obligatoire dans tous les logements ?
Non, la GTL n’est pas obligatoire dans tous les logements. Elle est imposée par la norme NF C 15-100 pour les logements neufs et lors de rénovations électriques complètes. En revanche, dans un logement ancien sans rénovation globale, la GTL n’est pas exigée, même si elle reste fortement recommandée pour améliorer la sécurité et la conformité de l’installation.
- Peut-on installer une GTL dans un logement ancien ?
Oui, il est tout à fait possible d’installer une GTL dans un logement ancien, même si ce n’est pas obligatoire. C’est une excellente opportunité lors d’une modernisation partielle de l’installation électrique pour anticiper les besoins futurs (fibre optique, domotique, borne de recharge pour véhicule électrique, etc.) et améliorer l’organisation des équipements techniques.
- Quels équipements doit contenir une GTL ?
Une GTL regroupe principalement le tableau électrique (courants forts) et le coffret de communication (internet, TV, RJ45, téléphone, domotique). Elle peut également accueillir les gaines, accessoires de fixation et éléments de repérage nécessaires à une installation propre, sécurisée et évolutive.
- Où doit être placée la GTL dans le logement ?
L’emplacement idéal de la GTL se situe généralement à l’entrée du logement ou dans un local technique dédié, à proximité de l’arrivée d’énergie. Elle doit rester facilement accessible, éloignée des zones humides (salle de bain, cuisine) et positionnée à une hauteur permettant une manipulation confortable des équipements.
- Quelles sont les dimensions minimales d’une GTL selon la norme NF C 15-100 ?
La norme NF C 15-100 recommande une largeur minimale d’environ 600 mm et une profondeur d’au moins 250 mm, avec une hauteur du sol au plafond. Ces dimensions permettent non seulement une installation conforme, mais aussi l’ajout futur de nouveaux équipements (fibre, solutions connectées, évolutions du tableau électrique).
