Derrière votre box Internet, un équipement discret distribue tout le réseau de la maison : le coffret de communication. Il relie la fibre ou l’ADSL aux prises RJ45 de chaque pièce.
Il porte aussi un nom technique, le coffret VDI, pour Voix, Données, Images. Il centralise le téléphone, Internet et la télévision au même endroit.
À quoi sert-il vraiment ? Que contient-il ? Quelle est la réglementation le concernant ? Voici un guide complet sur le coffret de communication.
Qu’est-ce qu’un coffret de communication (VDI) ?
Le coffret de communication est le point central du réseau du logement. Il reçoit les signaux de l’opérateur, puis les redistribue vers chaque prise.
Chaque prise RJ45 de la maison est reliée à ce coffret par un câble dédié. Le réseau forme donc une étoile, dont le coffret est le centre.
Un cordon de brassage relie ensuite chaque prise au service voulu : box Internet, téléphone ou télévision.
Que contient un coffret de communication ?
Le contenu minimal est défini par la réglementation. On y trouve toujours les mêmes éléments :
- un bandeau de brassage équipé d’au moins 4 prises RJ45 ;
- un DTI RJ45 pour la ligne cuivre, et/ou un DTIo pour la fibre optique ;
- un répartiteur TV, qui distribue le signal de la télévision ;
- un bornier de terre, pour la mise à la terre ;
- un volume attenant pour la box, avec au moins une prise de courant.
Le DTI, ou dispositif de terminaison intérieur, marque la limite entre le réseau de l’opérateur et le vôtre. Sa version optique, le DTIo, fait de même pour la fibre.
Pour choisir les prises reliées au coffret, consultez notre article Quelle prise RJ45 choisir pour la maison.
Que dit la réglementation sur le coffret de communication ?
Le contenu minimal du coffret est fixé par l’arrêté du 3 août 2016. Il s’applique aux permis de construire déposés depuis le 1er septembre 2016.
Il concerne les constructions neuves et les rénovations soumises à permis de construire. Le texte est consultable sur Légifrance.
Ces règles complètent la norme NF C 15-100, qui encadre l’installation électrique du logement. Pour la découvrir, lisez notre article Norme NF C 15-100 : le guide complet.
Grade 1, 2 ou 3 : quel niveau choisir ?
Le grade mesure la performance du réseau de communication. Il dépend de la qualité des câbles et des prises RJ45.
| Grade | Bande passante | Débit maximal | Télévision |
|---|---|---|---|
| Grade 1 | 100 MHz | 100 Mbit/s | Câble coaxial séparé |
| Grade 2 | 250 MHz | 1 Gbit/s | Câble coaxial séparé |
| Grade 3 | 900 MHz | 10 Gbit/s | Sur le câble RJ45 |
Les variantes « TV » ajoutent une paire de fils dédiée au signal satellite. Le grade 3 TV est donc la version la plus complète.
Ces grades viennent du guide UTE C 90-483, repris dans la norme XP C 90-483. Les installateurs recommandent le grade 3 pour rester évolutif, avec la fibre et les débits à venir.
Notre sélection : deux coffrets Resi9 Connect
Schneider propose deux coffrets complets, prêts à poser, dans sa gamme Resi9. Les deux sont en grade 3 TV et intègrent un switch PoE.
| Resi9 R9H13402VDIXS | Resi9 R9H18402VDIXS | |
|---|---|---|
| Format | 13 modules, 2 rangées | 18 modules, 2 rangées |
| Prises RJ45 Cat6A | 6 | 8 |
| Switch PoE | 5 ports | 9 ports |
| Bandeau de brassage | 8 emplacements | 12 emplacements |
| Prises 230 V 16 A | 2 | 2 |
| Dimensions (H × L × P) | 375 × 252 × 108 mm | 375 × 357 × 108 mm |

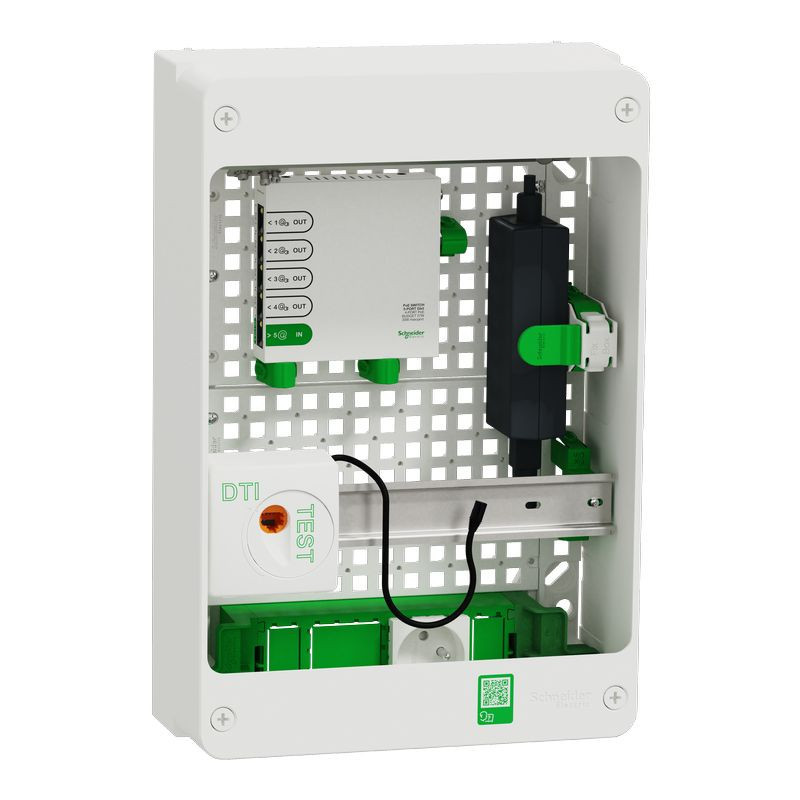

format compact, avec 6 prises RJ45

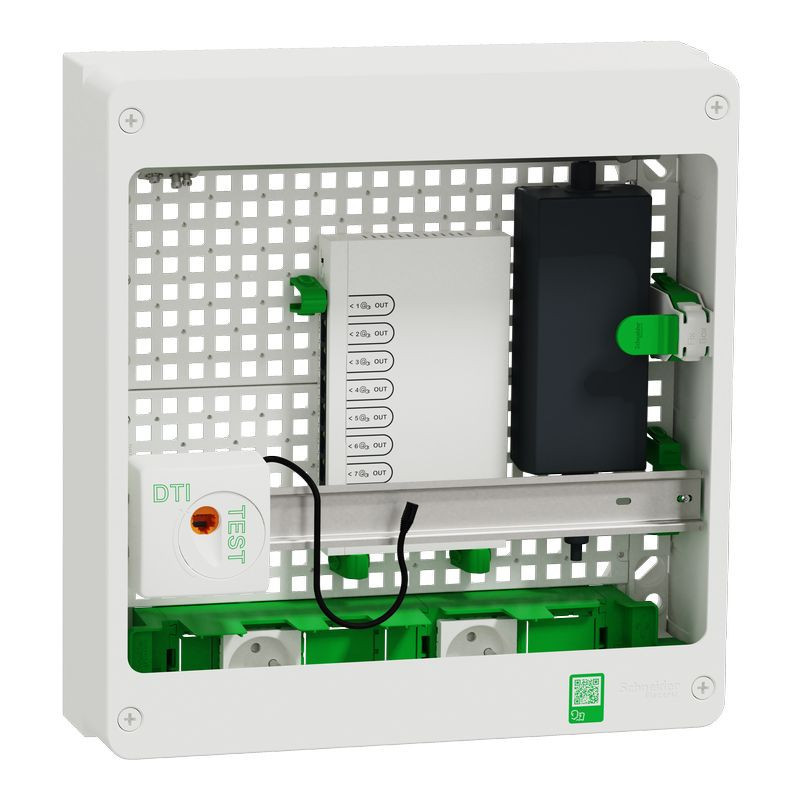

plus grand format, avec 8 prises RJ45
Choisissez selon le nombre de prises RJ45 à raccorder, en gardant une marge pour l’avenir.
Chaque coffret contient un DTI RJ45 avec son cordon ADSL, un répartiteur TV à 2 sorties et un bornier de terre. Il se monte sans outil sur la GTL Resi9 de même largeur.
Le switch PoE alimente aussi certains équipements par le câble réseau, comme un point d’accès Wi-Fi. Sur le coffret 18 modules, Schneider annonce jusqu’à 30 W par port.
Pour découvrir l’écosystème qui les entoure, lisez notre article Schneider Resi9 : l’écosystème pour un tableau électrique sécurisé.
Où installer le coffret de communication ?
Le coffret de communication prend place dans la GTL, la Gaine Technique de Logement. Il se trouve à côté du tableau électrique.
Cet emplacement unique regroupe courants forts et courants faibles. Pour comprendre l’organisation de cet espace, consultez notre article GTL (Gaine Technique de Logement).
Pour le tableau voisin, lisez Tableau électrique : guide complet.
Les câbles et les gaines du réseau
Chaque prise RJ45 est reliée au coffret par son propre câble. Ces câbles passent généralement sous gaine ICTA, qui les protège jusqu’au coffret.
Utilisez des composants de même catégorie : câbles, prises, bandeau de brassage et connecteurs. Cette cohérence évite de brider les performances du réseau.
Les erreurs à éviter avec un coffret de communication
Quelques erreurs reviennent souvent lors de l’installation :
- choisir un coffret trop petit pour le nombre de prises RJ45 ;
- oublier l’emplacement de la box et sa prise de courant ;
- mélanger des câbles et des prises de catégories différentes ;
- ne pas repérer les câbles qui arrivent au bandeau de brassage.
Un coffret bien pensé au départ évite de reprendre le câblage plus tard. En cas de doute, faites appel à un électricien qualifié.
FAQ - Coffret de communication VDI
- À quoi sert un coffret de communication ?
Il centralise Internet, la TV et le téléphone, et les distribue vers chaque prise RJ45 du logement.
- Le coffret de communication est-il obligatoire ?
Oui, dans les logements neufs dont le permis de construire a été déposé depuis le 1er septembre 2016, conformément à l’arrêté du 3 août 2016.
En rénovation, son installation n’est pas systématiquement obligatoire.
- Que contient un coffret de communication ?
Un coffret de communication contient un bandeau de brassage d’au moins 4 prises RJ45, un DTI et/ou un DTIo, un répartiteur TV, un bornier de terre et un volume pour la box avec une prise de courant.
- Quelle différence entre grade 1, 2 et 3 ?
Le grade 1 monte à 100 Mbit/s, le grade 2 à 1 Gbit/s, le grade 3 à 10 Gbit/s avec la TV sur le câble RJ45.
- Où installer le coffret de communication ?
Dans la GTL, à côté du tableau électrique.
- Quelle différence entre DTI et DTIo ?
Le DTI marque la limite avec le réseau cuivre de l’opérateur, le DTIo fait de même pour la fibre optique.
