Une gaine ICTA (Isolant Cintrable Transversalement Annelé) est un conduit de protection utilisé pour faire passer les fils et câbles électriques dans les murs, cloisons, plafonds, combles ou planchers. Très utilisée dans les logements résidentiels, elle protège les conducteurs électriques tout en facilitant leur installation et leur remplacement.
Conforme à la norme NF C 15-100, la gaine ICTA est aujourd’hui la solution la plus utilisée pour les installations électriques domestiques en France.
Dans ce guide, découvrez :
– les différents types de gaines ICTA
– quels diamètres choisir
– choisir sa gaine selon les cas d’usages
– les erreurs à éviter
– la FAQ
Pourquoi choisir une gaine ICTA adaptée ?
Le bon choix de gaine permet de :
- Protéger les câbles des chocs, humidité et rongeurs
- Faciliter le passage et l’identification des conducteurs
- Répondre aux exigences de la norme NF C 15-100

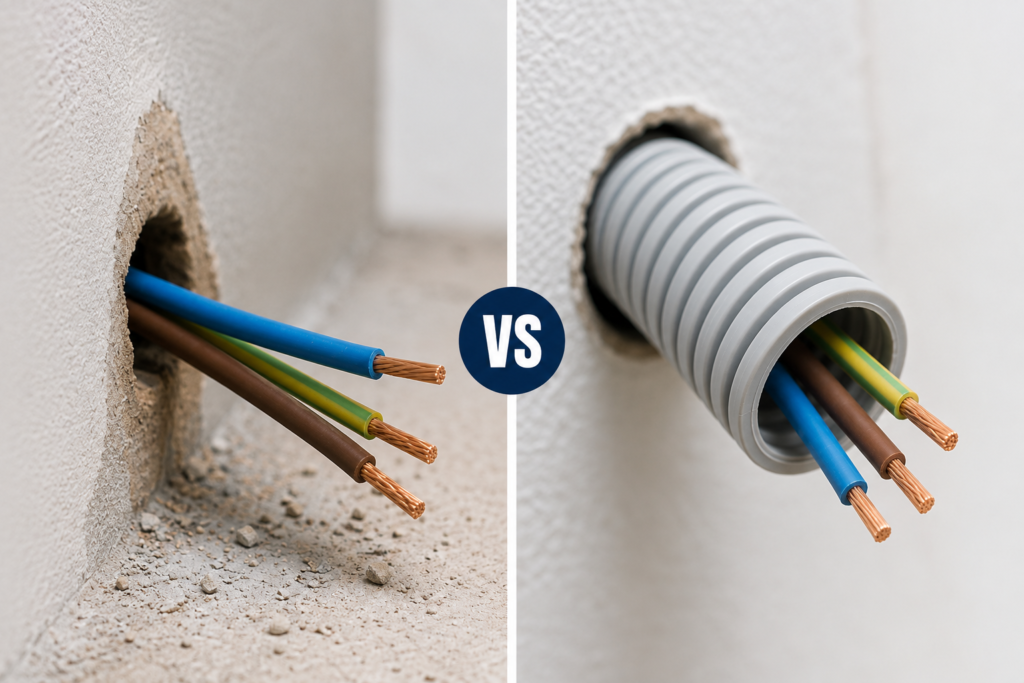

Sans elle, les câbles sont vulnérables et l’installation non conforme.
Les différents types de gaines ICTA
Il existe quatre grands types de gaines ICTA. Leur usage dépend de l’environnement d’installation.
| Type de gaine | Utilisation | Avantages |
| Gaine rigide PVC | Idéale pour les passages fixes, dans les faux-plafonds ou murs percés. | Très stable, elle résiste aux contraintes mécaniques. |
| Gaine souple PVC | Souvent utilisée dans les logements. | Facile à poser, elle suit les courbes des gaines techniques. |
| Gaine métallique | Recommandée dans les locaux industriels ou techniques. | Plus résistante aux chocs et à la corrosion. |
| Gaine étanche | Indispensable dans les zones humides : salles de bain, caves, extérieurs. | Empêche l’infiltration d’eau et protège les câbles. |
Quel diamètre de gaine ICTA choisir ?
Le diamètre d’une gaine ICTA dépend principalement du nombre de câbles à faire passer et de leur section. Il est important de prévoir une gaine suffisamment large pour faciliter le tirage des fils et permettre d’éventuelles évolutions de l’installation.
Voici les diamètres les plus utilisés en installation domestique :
| Diamètre de gaine | Utilisation courante | Exemple de contenu | Usage typique |
| Ø16 mm | Circuits simples d’éclairage | 3 fils de 1,5 mm² | Éclairage intérieur |
| Ø20 mm | Prises électriques et circuits standards | 3 fils de 2,5 mm² | Circuits de prises |
| Ø25 mm | Plusieurs circuits ou câbles réseau / communication | Plusieurs conducteurs + RJ45/coaxial | Réseau domestique et multimédia |
| Ø32 mm | Gaines techniques, longues distances ou gros volumes de câbles | Alimentation secondaire ou nombreux câbles | Tableau secondaire, GTL |
| Ø40 mm et + | Colonnes techniques ou installations spécifiques | Forte densité de câbles | Industrie, tertiaire, installations complexes |
Pour en savoir plus sur les câbles électriques et leurs usages : 3G1.5mm² / 3G2.5mm² : quel câble électrique choisir ?
Retrouvez ici nos différentes gaines ICTA par diamètre (vides et préfilées) :
Comment choisir la bonne gaine ICTA selon les cas d’usage ?
| Cas d’usage | Type de gaine recommandé | Pourquoi ? |
| Logements collectifs | Gaine souple | Facile à installer, elle s’adapte aux espaces restreints et aux passages complexes. |
| Maisons individuelles | Gaine rigide | Idéale pour les passages fixes, elle offre une excellente stabilité et une bonne durabilité. |
| Locaux techniques ou industriels | Gaine métallique ou étanche | Plus résistante aux vibrations, à l’humidité et aux variations de température. |
Les erreurs à éviter :
Choisir une gaine inadaptée peut fragiliser l’installation électrique et compliquer la maintenance.
Évitez d’utiliser une gaine standard dans un environnement humide ou exposé aux chocs mécaniques. Une gaine trop petite rend également le passage des câbles difficile et peut provoquer une surchauffe.
Enfin, veillez à respecter les exigences de la norme NF C 15-100 afin de garantir une installation conforme, durable et sécurisée.
Pour résumer
- Une gaine ICTA est obligatoire pour tous les câbles de communication
- Choisissez-la en fonction de l’environnement (logement, industrie, humidité)
- Respectez toujours la norme NF C 15-100
- Privilégiez les gaines souples pour les habitations
- Faites vérifier vos installations par un professionnel
Liens utiles et normes à connaître
- Norme NF C 15-100 – Référence obligatoire pour les installations électriques en France
- Promotelec – Référentiel des solutions techniques – Prescriptions techniques pour les gaines ICTA
FAQ - Gaines ICTA
- Quelle gaine ICTA choisir pour un logement neuf ?
Pour une installation électrique dans un logement neuf, la gaine ICTA souple en PVC est la solution la plus utilisée. Facile à installer, économique et conforme à la norme NF C 15-100, elle convient parfaitement pour le passage des fils électriques dans les murs, plafonds ou cloisons.
Elle est utilisée aussi bien pour les circuits d’éclairage, les prises électriques que les réseaux de communication (RJ45, TV, Internet).
- Est-il obligatoire d’utiliser une gaine ICTA dans une installation électrique ?
Oui, la norme NF C 15-100 impose de protéger les conducteurs électriques à l’aide de conduits adaptés, comme les gaines ICTA. Elles permettent de sécuriser l’installation, de protéger les câbles contre les chocs ou l’humidité, et de faciliter les opérations de maintenance ou de remplacement.
Cette obligation concerne aussi bien les constructions neuves que les rénovations importantes.
- Quelle gaine ICTA choisir pour un local humide ?
Dans les pièces humides ou les environnements exposés à l’eau (salle de bain, cave, garage, extérieur), il est recommandé d’utiliser une gaine ICTA étanche ou renforcée. Ces modèles offrent une meilleure résistance à l’humidité et limitent les risques de dégradation des câbles électriques.
Pour les environnements techniques ou industriels, une gaine métallique peut également être utilisée pour renforcer la protection mécanique.
- Peut-on utiliser une gaine ICTA pour les câbles électriques ?
Oui, les gaines ICTA sont spécialement conçues pour protéger les fils et câbles électriques dans les installations domestiques et tertiaires. Elles sont utilisées pour les circuits d’éclairage, les prises électriques, le chauffage ou encore les réseaux de communication.
Il est toutefois recommandé de séparer les courants forts (électricité) et les courants faibles (Internet, TV, téléphonie) dans des gaines distinctes afin de respecter les bonnes pratiques d’installation.
- Quel diamètre de gaine ICTA faut-il choisir ?
Le diamètre dépend du nombre de fils électriques et de leur section. Les diamètres les plus utilisés en habitation sont :
Ø16 mm : circuits d’éclairage
Ø20 mm : prises électriques et circuits standards
Ø25 mm : plusieurs circuits ou câbles réseau
Ø32 mm et plus : installations techniques ou gros volumes de câblesIl est conseillé de prévoir une gaine légèrement plus large afin de faciliter le passage des câbles et les futures évolutions de l’installation.
Cet article a pour but de vulgariser le sujet abordé. Pour vos projets d’installation, faites valider vos travaux par un électricien qualifié. — L’Équipe LME
