Choisir la bonne section de câble électrique est indispensable pour garantir une installation conforme, sûre et durable. En électricité résidentielle, le dimensionnement des câbles électriques influence directement la capacité de transport du courant, la sécurité thermique et la chute de tension.
Un câble électrique sous-dimensionné peut surchauffer et présenter un risque réel d’incendie. À l’inverse, un câble trop gros entraîne un surcoût inutile. Il est donc essentiel de trouver le bon équilibre, en respectant la norme NF C 15-100.
Dans ce guide complet, découvrez quelle section de câble électrique choisir selon chaque usage :
– éclairage
– prises de courant
– chauffage
– circuits spécialisés
– installation extérieure
Comment choisir la section d’un câble électrique ?
Le choix d’un câble électrique repose sur deux critères principaux :
- L’intensité du courant (A)
- La longueur du circuit (m)
Plus un câble est long, plus la chute de tension augmente. Il peut alors être nécessaire d’augmenter la section pour conserver de bonnes performances.
👉 La norme NF C 15-100 impose des sections minimales, mais dans certains cas (longueur importante, environnement chaud), un surdimensionnement est recommandé.

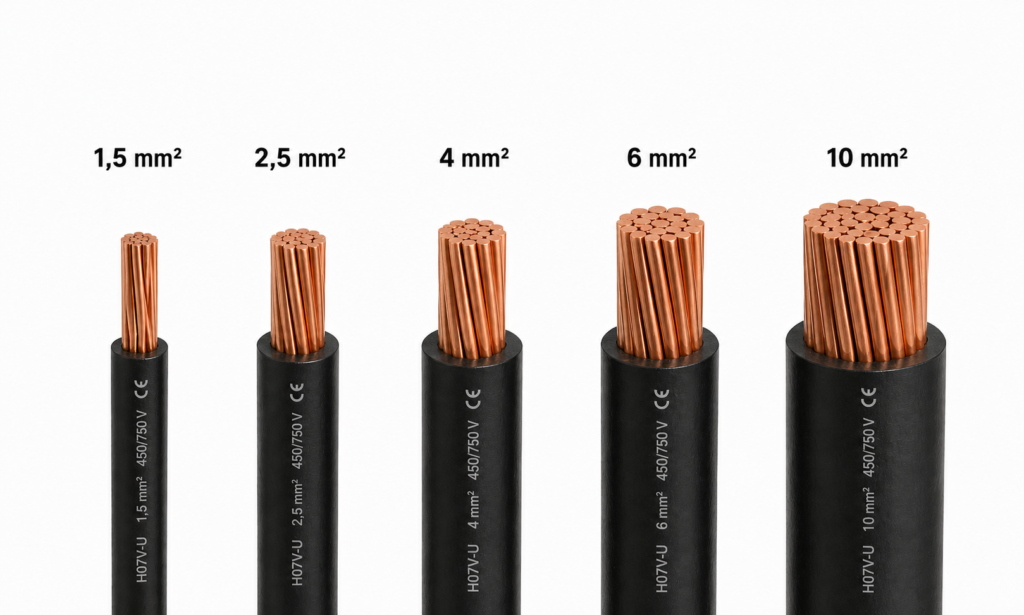

Section de câble électrique par type de circuit

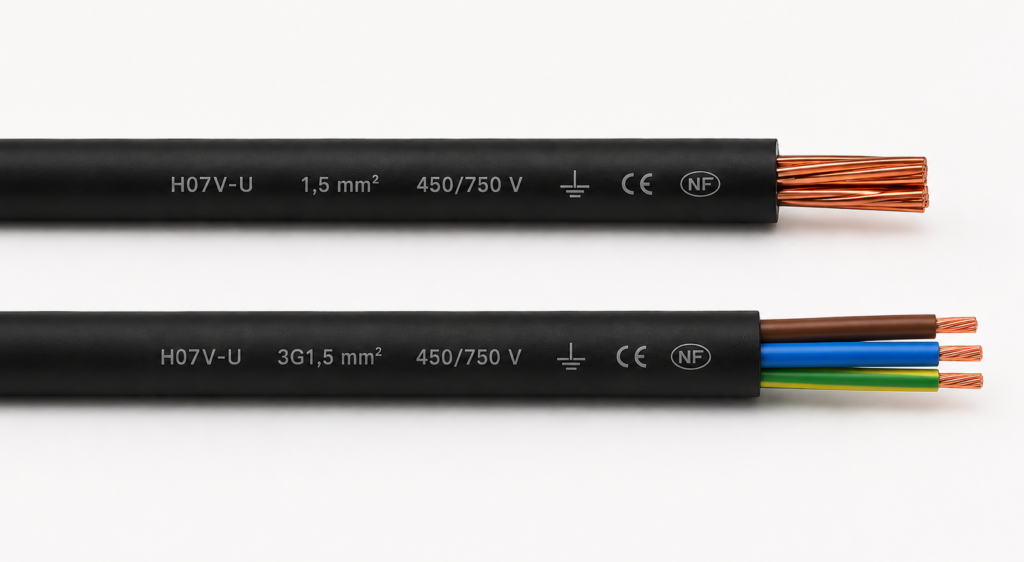

Éclairage : câble électrique 1,5 mm²
Pour les circuits d’éclairage, le câble électrique 1,5 mm² est la section la plus utilisée en installation résidentielle. Elle est parfaitement adaptée aux besoins des luminaires domestiques modernes, notamment avec les ampoules LED qui consomment peu d’énergie.
Selon la norme NF C 15-100, un circuit d’éclairage en 1,5 mm² doit être protégé par un disjoncteur de 10 A et peut alimenter jusqu’à 8 points lumineux sur un même circuit.
Cette section convient parfaitement :
- aux plafonniers,
- appliques murales,
- spots LED,
- éclairages extérieurs classiques.
En revanche, le 1,5 mm² ne doit pas être utilisé pour alimenter des prises électriques, car les appareils branchés peuvent demander une puissance beaucoup plus importante et provoquer un échauffement du câble.

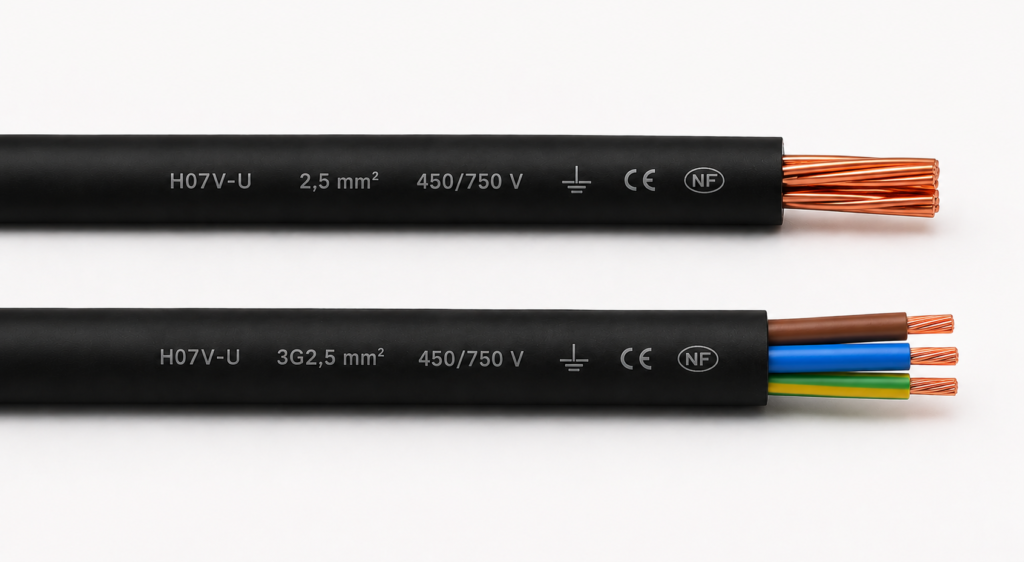

Prises de courant : câble électrique 2,5 mm²
Pour les circuits de prises électriques, le câble 2,5 mm² est aujourd’hui la référence en installation résidentielle. Il permet d’alimenter les équipements du quotidien en toute sécurité tout en offrant une bonne capacité de charge.
Selon la norme NF C 15-100, un circuit en 2,5 mm² doit être protégé par un disjoncteur de 20 A maximum. Cette configuration permet d’alimenter jusqu’à environ 4,6 kW de puissance sur un même circuit.
Le 2,5 mm² est particulièrement adapté :
- aux prises de courant classiques,
- aux équipements électroménagers,
- aux circuits fortement sollicités dans les logements modernes.
Cette section offre davantage de confort et de sécurité que le 1,5 mm², notamment lorsque plusieurs appareils fonctionnent simultanément.
Il est également important de ne pas mélanger différentes sections de câbles sur un même circuit. Associer du 1,5 mm² et du 2,5 mm² sous une même protection peut compromettre la sécurité de l’installation et rendre le circuit non conforme à la norme NF C 15-100.

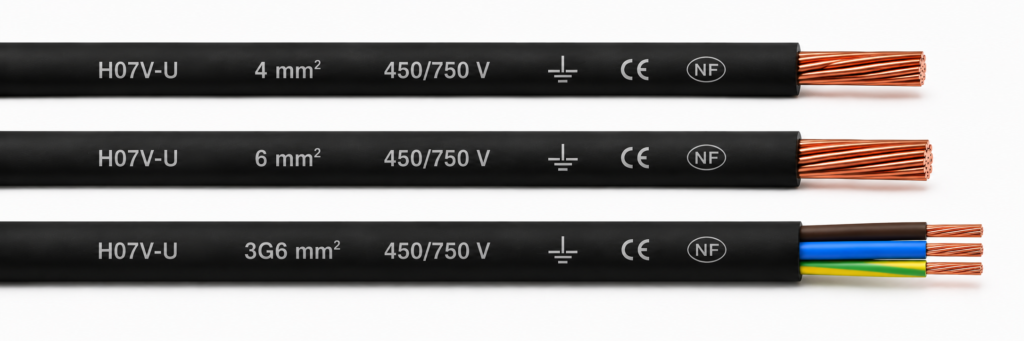

Chauffage électrique : 4 mm² ou 6 mm² ?
Les circuits de chauffage électrique demandent généralement davantage de puissance qu’un circuit classique d’éclairage ou de prises. Le choix de la section du câble dépend donc principalement :
- de la puissance totale des appareils,
- de la longueur du circuit,
- et du nombre de radiateurs raccordés.
En règle générale :
- un câble 4 mm² convient pour une puissance jusqu’à environ 3,5 kW,
- au-delà, ou lorsque la distance entre le tableau électrique et les appareils est importante, le 6 mm² devient préférable.
Une section plus importante permet de limiter la chute de tension, c’est-à-dire la perte d’énergie entre le tableau et les équipements de chauffage. Cela garantit un fonctionnement plus stable et plus performant, notamment en hiver lorsque les radiateurs fonctionnent à pleine puissance.
Le 6 mm² offre également une meilleure sécurité thermique en réduisant l’échauffement des conducteurs lors des démarrages à froid, souvent plus énergivores.
Comme pour tous les circuits spécialisés, les protections doivent être adaptées à la section utilisée et à la puissance des équipements raccordés.
Câble électrique pour forte puissance
Les équipements fortement consommateurs d’énergie nécessitent des sections de câbles adaptées afin d’éviter les surchauffes, les chutes de tension et les déclenchements intempestifs. Plus la puissance est élevée, plus la section du câble doit être importante.
Voici les sections généralement recommandées selon les principaux équipements domestiques.
| Équipement | Puissance | Section recommandée | Protection conseillée | Remarques |
| Plaque de cuisson | 6 à 9 kW | 6 mm² | Disjoncteur 32 A | Standard en installation résidentielle moderne |
| Chauffe-eau ≤ 2000 W | Jusqu’à 2 kW | 2,5 mm² | Disjoncteur 20 A | Convient aux petits ballons d’eau chaude |
| Chauffe-eau 2000 à 3000 W | 2 à 3 kW | 4 mm² | Disjoncteur 25 A | Recommandé pour une utilisation plus intensive |
| Chauffe-eau > 3000 W | Plus de 3 kW | 6 mm² | Disjoncteur 32 A | À adapter selon la distance |
| Borne de recharge 7,4 kW | Jusqu’à 7,4 kW | 10 mm² | Protection dédiée obligatoire | Installation monophasée classique |
| Borne de recharge longue distance | > 20 m | 16 mm² recommandé | Protection spécifique requise | Permet de limiter la chute de tension |
Pour ce type d’installation, il est fortement conseillé de prévoir un circuit dédié avec des protections adaptées à la puissance des équipements raccordés.
Dans certains cas, notamment pour les longues distances ou les environnements chauds, un surdimensionnement du câble peut améliorer les performances et la durabilité de l’installation.
Gaine ICTA et passage des câbles électriques
La gaine ICTA joue un rôle essentiel dans une installation électrique. Elle protège les conducteurs contre les chocs, l’écrasement, l’humidité et facilite le passage des câbles dans les murs, cloisons ou plafonds.
Le choix de la gaine dépend principalement :
– de la section des câbles,
– du type de pose,
– et de l’environnement de l’installation.

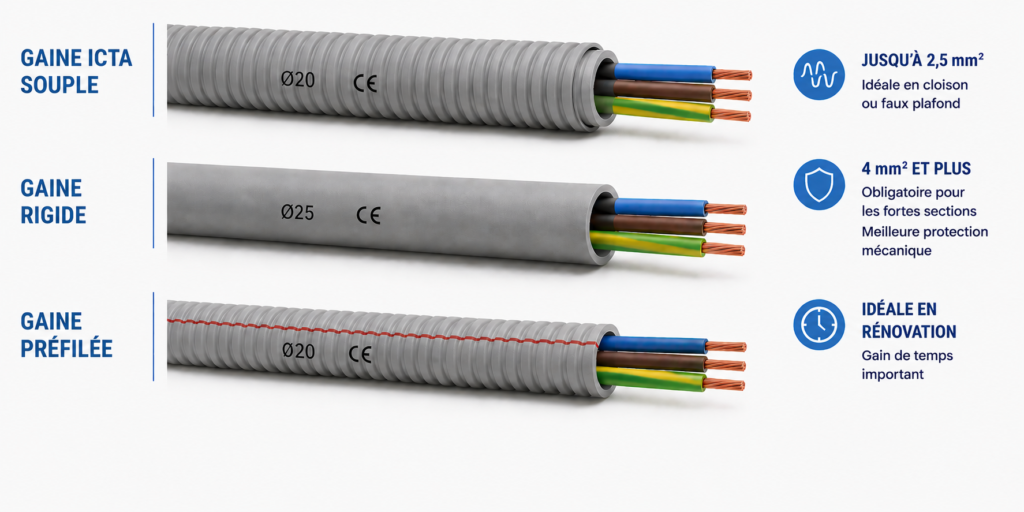

| Type de gaine ICTA | Utilisation recommandée | Avantages |
| Gaine ICTA souple | Circuits jusqu’à 2,5 mm² | Facile à installer dans les cloisons et faux plafonds |
| Gaine rigide | Sections de 4 mm² et plus | Offre une meilleure protection mécanique |
| Gaine préfilée | Rénovation et installations rapides | Permet un gain de temps important à la pose |
Les gaines souples sont particulièrement adaptées aux installations résidentielles classiques, notamment pour les circuits d’éclairage et les prises électriques.
Pour les sections plus importantes, comme le 4 mm² ou le 6 mm² utilisés sur certains circuits spécialisés, une gaine plus rigide ou de plus grand diamètre est souvent préférable. Elle facilite le tirage des conducteurs et améliore la protection des câbles.
Il est également recommandé de ne jamais remplir complètement une gaine électrique. En pratique, un taux de remplissage maximal d’environ 40 % permet :
– de faciliter le passage des câbles
– d’éviter les échauffements
– de conserver une installation évolutive et plus simple à maintenir
Pour en savoir plus sur les gaines ICTA : Gaine ICTA : comment bien faire son choix
Pour résumer
Choisir la bonne section de câble électrique est essentiel pour garantir une installation fiable, performante et conforme à la norme NF C 15-100. Chaque circuit possède des besoins spécifiques selon la puissance des appareils, la longueur du câblage et l’environnement d’installation.
Du simple circuit d’éclairage en 1,5 mm² aux équipements forte puissance nécessitant du 6 mm² ou davantage, le dimensionnement des conducteurs ne doit jamais être laissé au hasard. Une section adaptée permet de limiter les échauffements, réduire les pertes électriques et améliorer la durabilité de l’installation.
Le choix de la gaine ICTA joue également un rôle important pour protéger les câbles et faciliter leur passage dans le logement.
En cas de doute, il reste toujours recommandé de faire vérifier son installation électrique par un professionnel qualifié.
FAQ - Quelle section de câble choisir ?
- Quelle section de câble choisir pour un circuit d’éclairage ?
Pour un circuit d’éclairage domestique, la section la plus utilisée est le 1,5 mm² avec un disjoncteur de 10 A. Cette configuration permet d’alimenter jusqu’à 8 points lumineux selon la norme NF C 15-100.
- Quelle section utiliser pour des prises électriques ?
Les prises électriques sont généralement câblées en 2,5 mm² avec une protection par disjoncteur 20 A. Cette section offre une bonne capacité de charge pour les équipements du quotidien.
- Pourquoi faut-il augmenter la section sur une longue distance ?
Plus un câble est long, plus la chute de tension augmente. Une section plus importante permet de limiter les pertes électriques, réduire l’échauffement des conducteurs et garantir un fonctionnement plus stable des appareils.
- Quelle section de câble pour une plaque de cuisson ?
Une plaque de cuisson nécessite généralement un câble 6 mm² protégé par un disjoncteur 32 A. Cette configuration est aujourd’hui la référence dans les installations résidentielles modernes.
- Quelle gaine ICTA choisir selon la section des câbles ?
Les gaines ICTA souples conviennent parfaitement aux circuits classiques jusqu’à 2,5 mm². Pour les sections plus importantes comme le 4 mm² ou le 6 mm², une gaine de plus grand diamètre ou plus rigide facilite le passage des conducteurs et améliore la protection mécanique.
