Choisir le bon câble électrique est une étape essentielle lors d’une installation ou d’une rénovation électrique.
Entre les câbles R2V, H07V-U, H07V-R, H07RN-F, les sections 1,5 mm², 2,5 mm² ou 6 mm², il est indispensable d’adapter le type de câble, la section et la protection à chaque usage.
Ce guide complet vous explique quel câble électrique choisir selon le type de circuit, comment lire les marquages (3G1,5 mm², 3G2,5 mm²…), et quelles sont les bonnes pratiques à respecter en habitation.
Comment lire le marquage d’un câble électrique ?
Avant de déterminer quel câble électrique choisir, il est indispensable de comprendre les informations présentes sur le câble.
Comment lire “3G1,5 mm²” ou “3G2,5 mm²” ?
Un marquage du type R2V 3G2,5 mm² se lit ainsi :
- 3 : nombre de conducteurs
- G : présence du conducteur de terre (vert/jaune)
- 2,5 mm² : section de chaque conducteur
Plus la section est élevée, plus le câble peut transporter de courant sans échauffement.
Exemples courants
- 3G1,5 mm² : circuits d’éclairage
- 3G2,5 mm² : circuits de prises de courant
- 3G6 mm² : circuits spécialisés de forte puissance, par exemple une plaque de cuisson. Pour l’alimentation d’un tableau secondaire, la section ne se détermine pas à l’usage seul : elle dépend aussi de la puissance à transporter, de la longueur de la liaison et de la chute de tension admissible.
Si vous hésitez entre ces deux références très courantes, nous détaillons leurs différences dans notre article
👉 3G1,5 ou 3G2,5 : quel câble électrique choisir ?
Les principaux types de câbles électriques en habitation

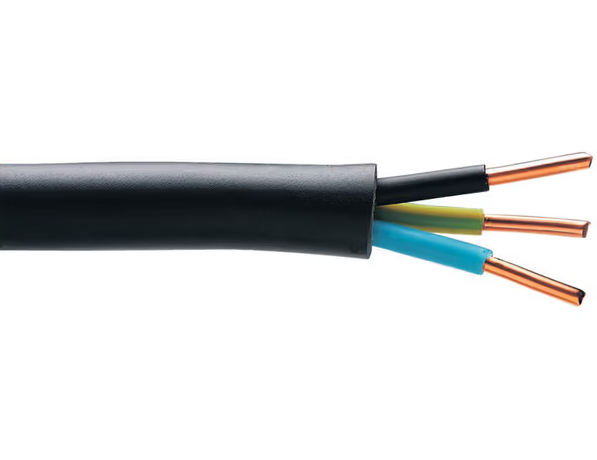

Le câble R2V (U-1000 R2V)
Le câble R2V est le plus utilisé pour les installations électriques fixes en habitation.
Caractéristiques :
- Conducteurs rigides
- Pose en apparent, encastrée ou enterrée (sous gaine)
- Utilisable en intérieur comme en extérieur ; en pose enterrée, il est généralement mis en œuvre avec une protection mécanique adaptée, par exemple sous gaine.
Usages courants :
- Éclairage
- Prises de courant
- Chauffe-eau
- Plaque de cuisson
- Alimentation de dépendances, portails ou tableaux secondaires
Le câble RNF (H07RN-F)
Le H07RN-F, souvent appelé RNF, est un câble souple et renforcé, conçu pour les environnements exigeants.
Caractéristiques :
- Conducteurs souples
- Très bonne résistance mécanique
- Résistant à l’humidité et aux flexions répétées
Usages courants :
- Appareils mobiles
- Rallonges électriques
- Équipements extérieurs
- Portails, pompes, zones humides
Différence entre R2V et RNF (H07RN-F)
Ces deux câbles ne répondent pas au même usage :
- R2V : installation fixe et permanente
- RNF (H07RN-F) : alimentation mobile, semi-mobile ou usage extérieur contraignant
Ces deux câbles ne répondent pas au même usage : le R2V est destiné aux installations fixes, tandis que le H07RN-F est plutôt adapté aux alimentations mobiles, semi-mobiles ou aux environnements plus contraignants. Le choix doit toujours être vérifié selon le mode de pose et l’usage réel.
Les fils H07V-U et H07V-R
Usages :
- Câblage intérieur
- Circuits encastrés
- Tableau électrique
❌ En habitation, ils ne se posent pas nus dans la maçonnerie : ils s’installent dans une gaine, un conduit, une goulotte, une moulure ou un système équivalent adapté au mode de pose.
Les fils H07V-U (rigide) et H07V-R (semi-rigide) s’utilisent en installation fixe, sous gaine, en conduit, en goulotte, en moulure ou dans tout système de canalisation adapté.
Quel câble électrique choisir selon le type de circuit ?
Pour l’éclairage
- Section : 1,5 mm²
- Câble : 3G1,5 mm²
- Disjoncteur : 10 A ou 16 A
Pour les prises de courant
En habitation, les repères courants sont les suivants :
- 1,5 mm² + disjoncteur 16 A → jusqu’à 8 prises de courant maximum sur le circuit
- 2,5 mm² + disjoncteur 20 A → jusqu’à 12 prises de courant maximum sur le circuit
👉 Le 2,5 mm² est le plus utilisé pour plus de confort et d’évolutivité.
Pour les appareils électriques puissants
Plaque de Cuisson :
Circuit spécialisé en 6 mm², protégé par un disjoncteur 32 A. C’est le dimensionnement couramment utilisé pour l’alimentation d’une plaque de cuisson en habitation.
Chauffe-eau de moins de 3000W :
Le 2,5 mm² protégé par un disjoncteur 20 A est le cas le plus courant. Il reste néanmoins conseillé de vérifier la puissance exacte de l’appareil et les préconisations du fabricant.
Chauffe-eau de plus de 3000W :
La section et la protection se déterminent selon la puissance réelle de l’appareil, l’intensité appelée, la longueur de la ligne et les prescriptions du fabricant. Pour un chauffe-eau domestique courant, le 2,5 mm² protégé en 20 A est fréquent, mais les cas plus puissants doivent être vérifiés au cas par cas.
Radiateurs Électriques :
La section et la protection dépendent de la puissance totale du circuit, du nombre d’émetteurs raccordés et de la longueur de la ligne. Les sections 1,5 mm² ou 2,5 mm² sont fréquentes en habitation selon le cas.
Quelle section de câble électrique choisir selon la distance ?
La distance du circuit influence directement la chute de tension.
Repères indicatifs :
La longueur du circuit influence la chute de tension, mais il n’existe pas de correspondance universelle “une distance = une section”.
Le choix de la section dépend aussi de l’intensité, du mode de pose, de la puissance à transporter et de la chute de tension admissible. Plus la ligne est longue et plus le courant est élevé, plus il peut être nécessaire d’augmenter la section.
Exemples concrets
- Créer un nouveau point lumineux
- Câble : 3G1,5 mm²
- Disjoncteur : 10 ou 16 A
- Ajouter des prises dans un séjour
- Câble : souvent 3G2,5 mm²
- Disjoncteur : souvent 20 A
Remarque : un circuit prises peut aussi exister en 1,5 mm² protégé en 16 A, dans la limite de 8 prises.
- Raccorder une plaque de cuisson
- Câble : 3G6 mm²
- Disjoncteur : 32 A
- Alimenter un portail ou un abri
- Câble : R2V sous gaine TPC
- Section : à adapter selon la puissance, la longueur de la liaison, le mode de pose et la chute de tension admissible.
Les bonnes pratiques à respecter
– Toujours prévoir un conducteur de terre
– Respecter le trio section – disjoncteur – usage
– Anticiper les évolutions futures
– Adapter le câble à l’environnement
– En cas de doute, faire valider par un professionnel
En résumé
Le bon câble électrique est celui qui correspond :
- à l’usage du circuit,
- à l’intensité ou à la puissance à transporter,
- à la longueur de la ligne,
- au mode et à l’environnement de pose,
- ainsi qu’à la chute de tension admissible.
Commencer par vérifier la section de câble électrique adaptée à votre installation reste la meilleure approche pour une installation sûre, durable et conforme.
FAQ - Quel câble électrique choisir ?
- Quel câble utiliser pour un circuit d’éclairage ?
Pour un circuit d’éclairage en habitation, on utilise le plus souvent un câble en 1,5 mm², par exemple du 3G1,5 mm², protégé par un disjoncteur 10 A ou 16 A selon le circuit. Ce dimensionnement est le plus courant pour les points lumineux.
- Quel câble choisir pour des prises de courant ?
Pour les prises, les deux cas les plus courants sont :
1,5 mm² avec un disjoncteur 16 A, dans la limite de 8 prises ;
2,5 mm² avec un disjoncteur 20 A, dans la limite de 12 prises.
En pratique, le 2,5 mm² est souvent privilégié pour plus de confort et d’évolutivité. - Quelle différence entre un câble R2V et un câble H07RN-F ?
Le R2V est destiné aux installations fixes : éclairage, prises, chauffe-eau, alimentation de dépendances ou de circuits permanents.
Le H07RN-F, lui, est un câble souple, adapté aux appareils mobiles, aux rallonges, aux équipements extérieurs et aux environnements plus exigeants. Le choix dépend donc avant tout de l’usage et du mode de pose. - Peut-on choisir une section de câble uniquement selon la distance ?
Non. La distance est un critère important, car elle influence la chute de tension, mais elle ne suffit pas à elle seule. Le choix de la section dépend aussi de la puissance à transporter, de l’intensité, du mode de pose et de l’environnement de l’installation.
- Que faire en cas de doute sur le câble à utiliser ?
En cas de doute, il faut toujours vérifier le type de circuit, la section, la protection et les conditions de pose. Pour une installation neuve, une rénovation importante ou un circuit spécifique, le plus prudent reste de faire valider le choix par un électricien qualifié.
