La couleur des fils électriques permet d’identifier rapidement la fonction de chaque conducteur dans une installation électrique. En France, un code couleur normalisé facilite les travaux d’installation, de rénovation et de dépannage. Ce code couleur permet également de limiter les risques d’erreur et d’électrocution.
Savoir reconnaître la couleur d’un fil est donc indispensable.
Dans cet article, découvrez la signification des différentes couleurs des fils électriques, les règles imposées par la norme NF C 15-100, les spécificités des anciennes installations et les bonnes pratiques à adopter pour intervenir en toute sécurité.
Quelle est la signification de la couleur des fils électriques ?
La couleur des fils électriques permet d’identifier rapidement la fonction de chaque conducteur au sein d’une installation électrique.
En France, la norme NF C 15-100 impose certaines couleurs pour garantir la sécurité et la conformité des installations. Chaque fil remplit un rôle précis : le neutre, la terre ou la phase. Connaître la signification des différentes couleurs permet de réaliser un branchement correct. Cela permet aussi de faciliter les travaux de maintenance et de limiter les risques d’erreur.

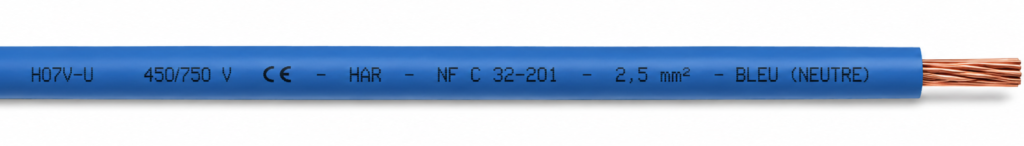

Le fil bleu : le neutre
Le fil bleu correspond au conducteur neutre.
Il assure le retour du courant vers le réseau électrique après avoir alimenté un appareil ou un circuit. Dans une installation conforme, la couleur bleue identifie exclusivement le conducteur neutre afin d’éviter toute confusion lors des interventions.
Le neutre est présent sur la majorité des circuits électriques domestiques, qu’il s’agisse de l’éclairage ou des appareils électroménagers. Même si son potentiel est proche de celui de la terre dans des conditions normales, il présente toujours un risque et nécessite les mêmes précautions.

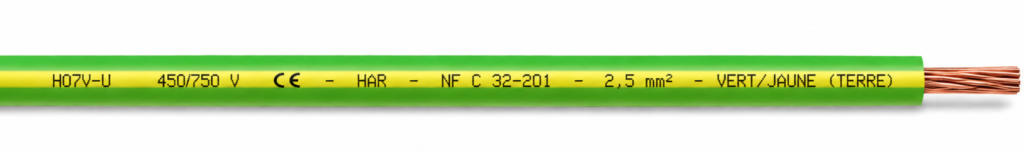

Le fil vert et jaune : la terre
Le fil vert et jaune est le conducteur de protection, plus communément appelé fil de terre. Son rôle est de protéger les personnes en évacuant les courants de défaut vers la prise de terre en cas d’anomalie.
La combinaison vert et jaune identifie exclusivement le conducteur de terre et ne doit jamais servir à identifier un autre conducteur. Relié aux prises de courant, aux luminaires et aux équipements électriques, le fil de terre participe au bon fonctionnement des dispositifs de protection, notamment le disjoncteur différentiel.

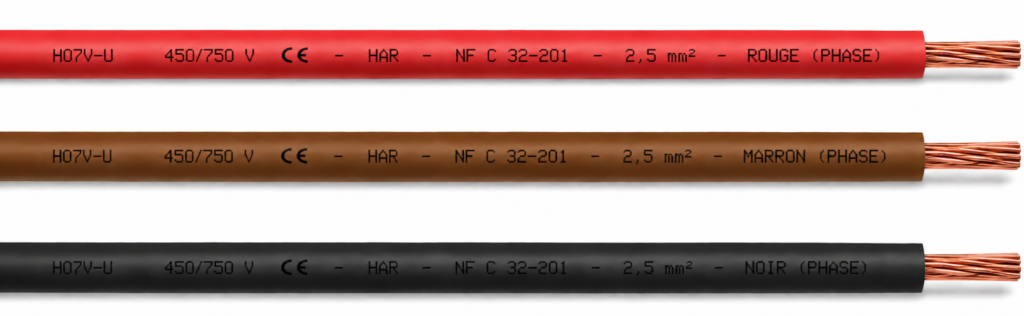

Les fils rouge, marron ou noir : la phase
Les fils rouge, marron ou noir correspondent généralement au conducteur de phase. C’est lui qui transporte le courant électrique depuis le tableau électrique jusqu’aux différents équipements de l’habitation.
Contrairement au neutre et à la terre, le conducteur de phase peut prendre plusieurs couleurs selon les habitudes de câblage ou la date de l’installation.
Les électriciens peuvent aussi utiliser d’autres couleurs, à condition qu’elles ne soient pas réservées au neutre ou à la terre.

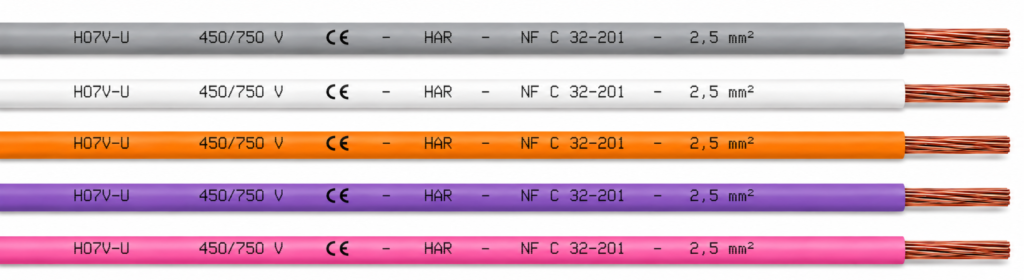

Les autres couleurs des fils électriques et leurs usages
En dehors des couleurs réservées au neutre (bleu) et à la terre (vert et jaune), d’autres couleurs peuvent être utilisées pour identifier certains conducteurs selon les besoins de l’installation.
Parmi les plus courantes, on retrouve le gris, le blanc, l’orange, le violet ou encore le rose. Ces couleurs servent généralement à distinguer :
- différents conducteurs de phase
- les fils de navette d’un interrupteur va-et-vient
- les retours lampe
- certains circuits spécifiques dans des installations complexes.
Même si ces couleurs sont autorisées, leur utilisation doit rester cohérente au sein de l’installation afin de faciliter les opérations de maintenance et de dépannage.
Tableau récapitulatif de la couleur des fils électriques
| Couleur du fil électrique | Fonction | Utilisation |
| Bleu | Neutre | Retour du courant vers le réseau électrique |
| Vert & Jaune | Terre | Protection des personnes et évacuation des courants de défaut |
| Rouge / Marron / Noir | Phase | Alimentation des circuits électriques |
| Gris / Blanc / Orange / Violet / Rose … | Conducteur de phase ou spécifique | Selon le type de circuit et le câblage réalisé |
Pourquoi la couleur des fils électriques est-elle importante ?
La couleur des fils électriques ne répond pas à un simple choix esthétique. Elle constitue un repère universel qui permet d’identifier rapidement la fonction de chaque conducteur au sein d’une installation électrique. En attribuant une couleur spécifique au neutre, à la terre et à la phase, les normes en vigueur facilitent le câblage, les interventions de maintenance et les opérations de dépannage, tout en renforçant la sécurité des personnes.
Grâce à ce code couleur, les électriciens comme les particuliers peuvent repérer plus facilement les différents conducteurs et limiter les risques d’erreur lors d’un branchement ou d’un remplacement d’équipement. C’est également un élément essentiel pour garantir la conformité d’une installation électrique avec la norme NF C 15-100.
Un code couleur essentiel pour la sécurité
Le principal objectif de la couleur des fils électriques est d’améliorer la sécurité des installations électriques. En identifiant clairement chaque conducteur, le code couleur limite les risques d’inversion entre la phase, le neutre et la terre.
Une erreur de branchement peut provoquer un dysfonctionnement des appareils, une électrisation ou, dans les cas les plus graves, un départ d’incendie.
Par exemple, le fil vert et jaune est exclusivement réservé au conducteur de protection, tandis que le bleu identifie le neutre.
Cette normalisation facilite les interventions et améliore la sécurité, notamment lors du remplacement d’une prise ou du raccordement d’un luminaire.
La couleur des fils ne constitue toutefois pas une garantie absolue, surtout dans les logements anciens où les codes couleur peuvent être différents.
Avant toute intervention, coupez toujours l’alimentation électrique et vérifiez l’absence de tension avec un appareil adapté.
Faciliter l’installation, le dépannage et la maintenance
Au-delà de la sécurité, la couleur des fils électriques simplifie les travaux d’installation, de dépannage et de maintenance.
Lorsqu’une installation respecte le code couleur, chaque conducteur est plus facile à identifier. Les interventions sont ainsi plus rapides et les erreurs de branchement sont limitées.
Cette identification visuelle fait gagner du temps lors de l’installation d’une prise, du remplacement d’un interrupteur ou du raccordement d’un luminaire.
Elle facilite également la recherche d’une panne et les interventions réalisées plusieurs années après la mise en service de l’installation.
En adoptant un code couleur cohérent et conforme aux normes, les opérations de maintenance deviennent plus rapides, plus fiables et plus sûres.
C’est pourquoi le respect des couleurs des fils électriques est aujourd’hui une règle essentielle dans les installations électriques modernes.
Que dit la norme sur la couleur des fils électriques ?
En France, la couleur des fils électriques est définie par la norme NF C 15-100 pour les installations électriques basse tension.
Cette norme harmonise le câblage afin de garantir la sécurité des personnes et de limiter les erreurs de branchement.
Elle facilite également les interventions de maintenance, de dépannage et de rénovation.
Cette norme impose certaines couleurs pour des conducteurs spécifiques, tandis qu’elle laisse davantage de liberté pour les conducteurs de phase. Respecter ces prescriptions est indispensable pour réaliser une installation conforme, fiable et facile à maintenir dans le temps.
Les couleurs imposées par la norme NF C 15-100
La norme NF C 15-100 réserve deux couleurs à des usages bien précis :
- Le bleu clair est exclusivement destiné au conducteur neutre.
- Le vert et jaune est exclusivement réservé au conducteur de protection (terre).
Ces deux couleurs ne doivent jamais être utilisées pour un autre conducteur. Cette distinction permet d’identifier immédiatement les fils essentiels à la sécurité de l’installation, même plusieurs années après sa mise en service.
Dans une installation électrique récente ou rénovée, le respect de ces couleurs est un gage de conformité et facilite les opérations de maintenance ou de dépannage.
Les couleurs autorisées pour les conducteurs de phase
Contrairement au neutre et à la terre, la norme n’impose pas une couleur unique pour les conducteurs de phase. Plusieurs couleurs peuvent être utilisées, à condition qu’elles ne créent aucune confusion avec les fils réservés.
Les couleurs les plus courantes sont :
- Rouge
- Marron
- Noir
- Gris
- Orange
- Violet
- Blanc
Dans les installations domestiques, les fils rouge, marron et noir restent les plus fréquemment rencontrés. Lorsqu’une installation comporte plusieurs phases ou plusieurs circuits, l’utilisation de couleurs différentes permet de distinguer plus facilement les conducteurs et de simplifier les interventions futures.
L’essentiel est de conserver une logique de câblage cohérente sur l’ensemble de l’installation afin d’éviter toute erreur lors d’une modification ou d’un dépannage.
Les couleurs interdites ou à éviter
Certaines couleurs sont réservées par la norme et ne doivent jamais être utilisées pour un autre usage.
Le bleu clair est exclusivement réservé au conducteur neutre. De son côté, le vert et jaune est uniquement destiné au conducteur de terre.
Même lorsque plusieurs couleurs sont autorisées, il est recommandé de conserver un code couleur cohérent sur toute l’installation.
Changer la couleur des conducteurs de phase d’un circuit à l’autre peut compliquer la maintenance et favoriser les erreurs de branchement.
Enfin, les logements anciens peuvent présenter des couleurs qui ne respectent plus les normes actuelles.
En cas de doute, vérifiez toujours la fonction de chaque conducteur avec un appareil de mesure avant toute intervention.
FAQ – La couleur des fils électriques
- Peut-on se fier uniquement à la couleur des fils électriques ?
Non. Dans les installations anciennes, les couleurs peuvent ne pas respecter les normes actuelles.
Avant toute intervention, vérifiez toujours la fonction des conducteurs à l’aide d’un vérificateur d’absence de tension (VAT) ou d’un multimètre. - Les couleurs des fils électriques sont-elles les mêmes dans une ancienne installation ?
Pas forcément. Les anciens logements peuvent utiliser un code couleur différent de celui défini par la norme NF C 15-100. Il est donc conseillé de contrôler chaque conducteur avant de réaliser un branchement.
- Quelles couleurs sont interdites pour un conducteur de phase ?
Le bleu clair est réservé au neutre et le vert et jaune au conducteur de terre. Ces couleurs ne doivent jamais être utilisées pour identifier un conducteur de phase.
- Pourquoi existe-t-il plusieurs couleurs pour les fils de phase ?
La norme NF C 15-100 n’impose pas une couleur unique pour la phase. Les fils rouge, marron, noir, gris ou encore orange peuvent être utilisés afin de distinguer différents circuits.
- Est-il obligatoire de respecter la couleur des fils électriques ?
Oui. Pour une installation neuve ou rénovée, le respect de la norme NF C 15-100 est indispensable afin de garantir la sécurité et la conformité de l’installation.
