Petits, rapides à installer et très pratiques, les connecteurs Wago sont devenus incontournables pour réaliser des raccordements électriques. On les retrouve aussi bien dans les boîtes de dérivation que derrière certains appareillages ou lors du raccordement d’un luminaire.
Le terme « Wago » est d’ailleurs souvent employé pour parler de manière générale de ce type de borne de connexion. Il s’agit pourtant à l’origine d’une marque, WAGO, qui commercialise différentes familles de connecteurs. Tous ne fonctionnent pas exactement de la même manière et, surtout, tous ne sont pas compatibles avec les mêmes conducteurs.
- Comment fonctionne un Wago ?
- Quelle différence entre un Wago automatique et un modèle à levier ?
- Quelle série choisir selon le fil à raccorder ?
- Et comment réaliser correctement la connexion ?
Attention : toute intervention sur une installation électrique doit être réalisée hors tension. Coupez l’alimentation au tableau électrique et assurez-vous de l’absence de tension avant de toucher aux conducteurs. Respectez également les prescriptions applicables à votre installation et les caractéristiques indiquées par le fabricant du connecteur.
Qu’est-ce qu’un Wago et comment fonctionne-t-il ?
Un Wago est une borne de connexion électrique permettant de raccorder un ou plusieurs conducteurs sans avoir recours au traditionnel bornier à vis.
Son rôle est simple : assurer la continuité électrique entre les conducteurs introduits dans le connecteur tout en les maintenant mécaniquement en place.
La grande particularité de ces connecteurs repose sur leur système de serrage par ressort. Une fois le conducteur correctement inséré, un élément métallique exerce une pression permanente sur celui-ci.
Contrairement à une borne à vis, il n’est donc pas nécessaire de serrer manuellement une vis pour maintenir le fil.
À quoi sert un Wago ?
Les connecteurs Wago permettent notamment de réaliser des dérivations et des raccordements entre plusieurs conducteurs.
Dans une installation domestique, ils peuvent par exemple servir à réunir plusieurs conducteurs de neutre, de phase ou de protection (terre) appartenant au circuit concerné.
Ils sont également très pratiques lorsqu’il faut prolonger un conducteur ou raccorder certains équipements électriques.
Le principe reste toutefois le même : chaque conducteur dispose normalement de sa propre entrée dans la borne, les différentes entrées du connecteur concerné assurant ensuite la liaison électrique.
Un Wago à trois entrées permet ainsi de réunir trois conducteurs, tandis qu’un modèle à cinq entrées permet d’en raccorder cinq.

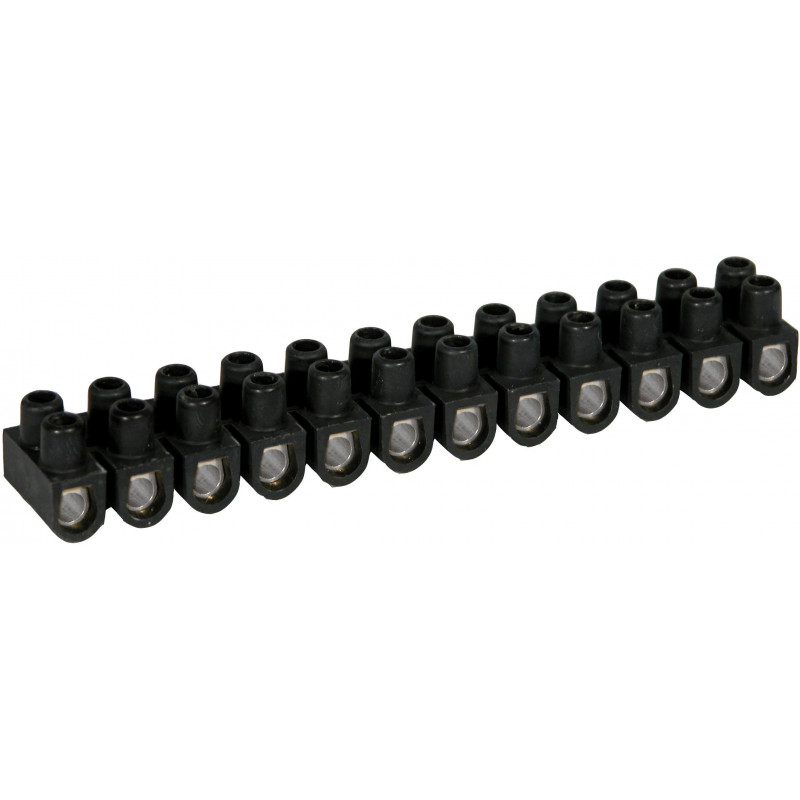

Wago ou domino : quelle différence ?
Le domino électrique, ou bornier à vis, repose sur un serrage mécanique réalisé à l’aide d’une vis. Le conducteur est inséré dans la borne puis immobilisé en serrant cette dernière.
Avec un Wago, le maintien est assuré par un ressort. Sur certains modèles, il suffit d’enfoncer le conducteur. Sur d’autres, un petit levier permet d’ouvrir puis de refermer le mécanisme de serrage.
Le Wago présente ainsi plusieurs avantages pratiques :
- installation rapide ;
- absence de vis à serrer ;
- encombrement réduit sur certains modèles ;
- connexion facile à contrôler sur les boîtiers transparents ;
- manipulation particulièrement simple avec les modèles à levier.
Cela ne signifie pas qu’un Wago peut remplacer n’importe quel bornier dans n’importe quelle situation. Il faut toujours choisir une borne adaptée au conducteur, à sa section et aux caractéristiques électriques du circuit.

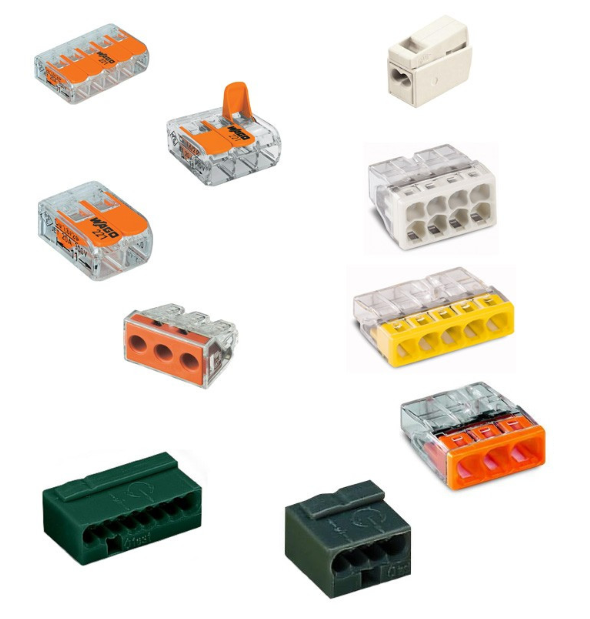

Quels sont les différents types de Wago ?
Tous les connecteurs Wago ne sont pas identiques. Certains sont conçus pour recevoir directement un conducteur rigide, tandis que d’autres disposent d’un levier et acceptent une plus grande variété de conducteurs.
Il existe également des connecteurs destinés à des applications particulières, notamment au raccordement des luminaires.

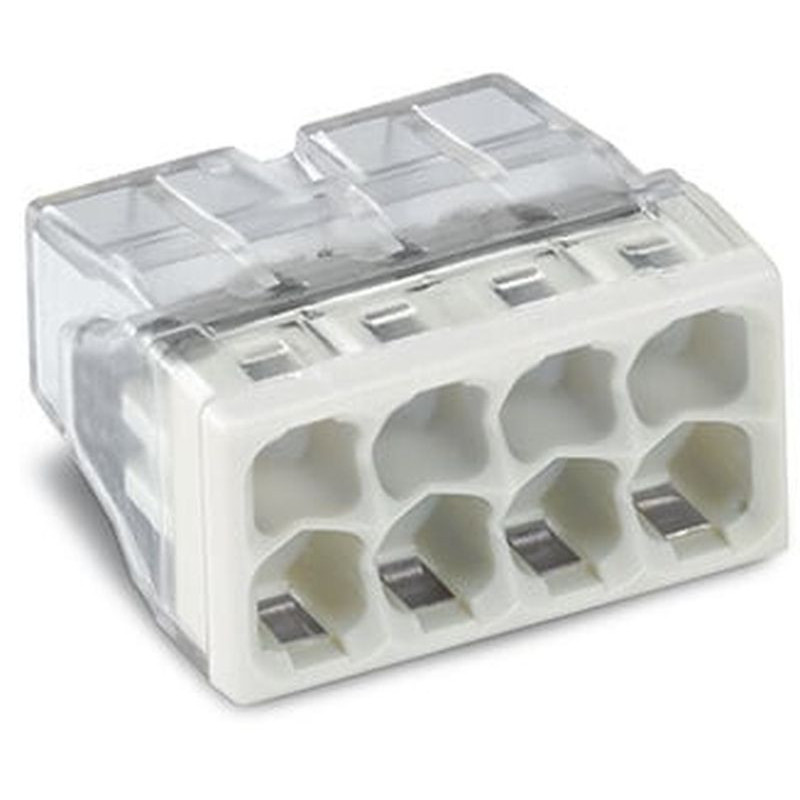

Les Wago automatiques
Les bornes automatiques, parfois appelées Push-Wire, sont parmi les plus simples à utiliser.
Après avoir dénudé le conducteur à la longueur indiquée par le fabricant, il suffit généralement d’introduire le fil rigide dans l’entrée correspondante jusqu’en butée. Le ressort interne assure alors son maintien.
Ces connecteurs sont particulièrement compacts et pratiques lorsqu’il faut réunir plusieurs conducteurs rigides dans une boîte électrique.
En revanche, il faut être attentif au type de conducteur accepté : une borne prévue pour du fil rigide ne doit pas être utilisée arbitrairement avec du fil souple.

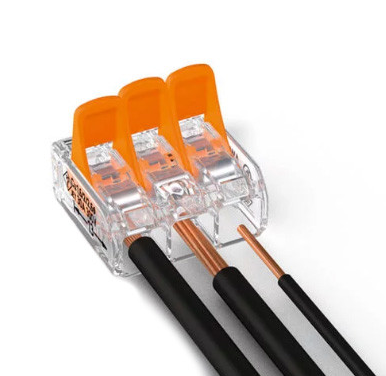

Les Wago à levier
Les Wago à levier sont facilement reconnaissables grâce aux petits leviers présents sur leur partie supérieure.
Le fonctionnement est très intuitif : on relève le levier, on introduit le conducteur dénudé jusqu’en butée puis on rabaisse le levier.
Le mécanisme de serrage maintient alors le conducteur.
Le principal intérêt de cette solution est sa polyvalence. Selon la référence choisie, les bornes à levier peuvent accepter différents types de conducteurs, notamment rigides et souples.
Elles sont également intéressantes lorsqu’un raccordement doit être modifié, car l’ouverture du levier permet de libérer facilement le conducteur.

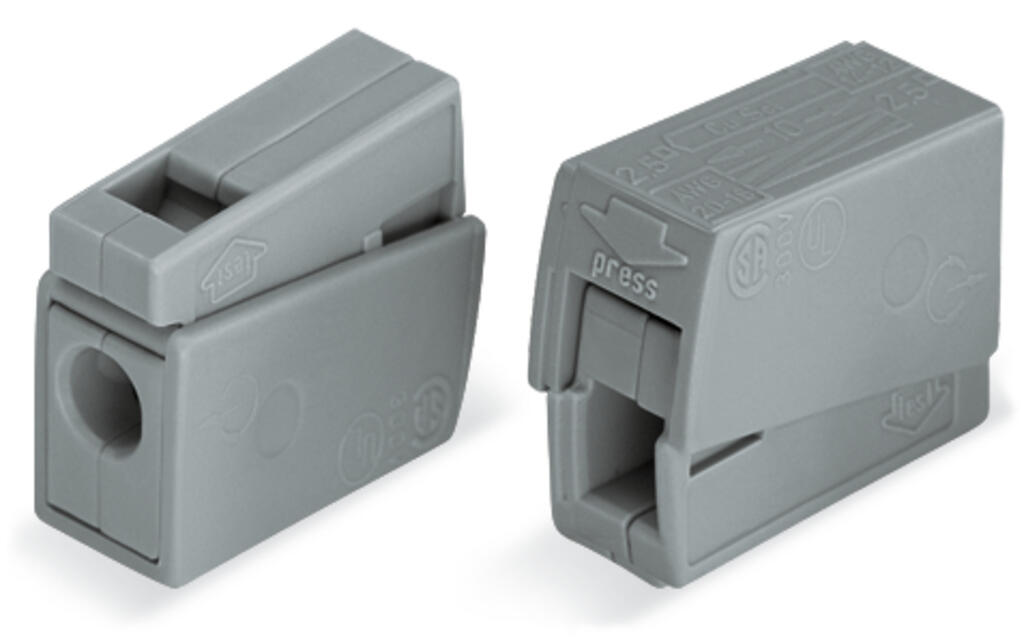

Les Wago pour luminaires
WAGO commercialise également des connecteurs spécialement pensés pour certains raccordements de luminaires.
Le principe est particulièrement intéressant lorsqu’il faut raccorder le conducteur provenant de l’installation électrique à celui d’un appareil d’éclairage, ces deux conducteurs pouvant être de nature différente.
La série 224 fait notamment partie des références que l’on peut rencontrer pour ce type d’application.
Les principales séries Wago : 221, 222, 2273, 773 et 224
Plusieurs séries sont couramment rencontrées. Plutôt que de choisir uniquement en fonction de l’apparence du connecteur, il faut regarder ses caractéristiques.
| Série | Type de connexion | Particularité / usage courant |
|---|---|---|
| 221 | À levier | Très polyvalente et compacte |
| 222 | À levier | Ancienne génération de borne à levier, encore fréquemment rencontrée |
| 2273 | Automatique | Borne compacte destinée à certains conducteurs rigides |
| 773 | Automatique | Famille de bornes Push-Wire existant en différentes versions |
| 224 | Connexion pour luminaire | Destinée notamment au raccordement de luminaires |
Ce tableau donne une vue d’ensemble, mais une série peut comprendre plusieurs références aux caractéristiques différentes.
Avant utilisation, vérifiez donc toujours la référence exacte du Wago, le type de conducteur accepté, les sections admissibles, la longueur de dénudage et les caractéristiques électriques indiquées par WAGO.
Comment choisir le bon Wago ?
Le nombre d’entrées n’est pas le seul critère à regarder. Un connecteur doit avant tout être compatible avec les conducteurs que vous souhaitez raccorder.
Trois éléments sont particulièrement importants : le type de conducteur, sa section et le nombre de fils à réunir.
Quel Wago pour du fil rigide ou souple ?
Un conducteur rigide est constitué d’une âme conductrice massive. Il conserve donc facilement sa forme lorsqu’on le manipule.
Le conducteur souple est, lui, composé de nombreux petits brins métalliques. Il est beaucoup plus flexible.
Cette différence est importante, car tous les mécanismes de connexion ne sont pas conçus pour accepter les mêmes conducteurs.
Les bornes automatiques de certaines séries sont principalement prévues pour des conducteurs rigides. Les modèles à levier, comme certaines références de la série 221, offrent davantage de possibilités et peuvent accepter plusieurs types de conducteurs.
La règle est donc simple : ne déduisez jamais la compatibilité d’un Wago uniquement de sa forme. Consultez les indications de la référence utilisée.
Quelle section de fil peut-on mettre dans un Wago ?
Chaque connecteur possède une plage de sections admissibles.
Dans une installation domestique, on rencontre fréquemment des conducteurs de 1,5 mm² ou de 2,5 mm², mais d’autres sections sont évidemment utilisées selon les circuits.
Il faut donc vérifier que la section du conducteur se trouve bien dans la plage acceptée par la borne.
Un fil trop gros ne doit pas être forcé dans le connecteur. À l’inverse, un conducteur dont la section est inférieure au minimum prévu ne garantit pas nécessairement une connexion correcte.
Les valeurs sont généralement indiquées sur le produit, son emballage ou sa documentation technique.
Combien de fils peut-on raccorder ?
Les Wago existent avec différents nombres de points de connexion.
On trouve notamment des modèles permettant de raccorder 2, 3 ou 5 conducteurs, ainsi que d’autres configurations selon les gammes.
Le choix dépend donc simplement du nombre de conducteurs qui doivent être électriquement reliés.
Attention à une erreur fréquente : une entrée prévue pour un conducteur ne doit pas recevoir deux fils simplement parce qu’ils peuvent physiquement y entrer, sauf indication explicite du fabricant pour la borne concernée.
Si cinq conducteurs doivent être réunis, utilisez une solution prévue pour cinq connexions plutôt que de chercher à en coincer plusieurs dans la même entrée.
Comment utiliser un Wago ?
Le raccordement est généralement très rapide, mais quelques précautions sont indispensables pour obtenir une connexion correcte.
La qualité du dénudage et l’insertion complète du conducteur sont notamment essentielles.
Comment dénuder correctement le fil ?
Avant d’insérer le conducteur, il faut retirer une petite partie de son isolant afin d’exposer le cuivre.
Il est important de connaître la longueur de dénudage nécessaire. Elle est indiquée par le fabricant et peut également être matérialisée directement sur le boîtier de certains Wago.
Utilisez une pince à dénuder adaptée afin de retirer proprement l’isolant sans entailler le conducteur. Une fois le raccordement effectué, aucun morceau de cuivre ne doit dépasser inutilement à l’extérieur de la borne.
À l’inverse, un dénudage trop court risque d’empêcher le conducteur d’arriver correctement jusqu’à la zone de contact.
Comment brancher un Wago à levier ?
Le principe est légèrement différent avec une borne à levier.
Une fois l’installation mise en sécurité et le conducteur correctement dénudé, relevez complètement le levier correspondant à l’entrée souhaitée.
Introduisez ensuite le conducteur jusqu’en butée. Rabaissez enfin le levier. Le conducteur est alors serré par le mécanisme interne.
L’un des avantages des modèles transparents est de pouvoir contrôler visuellement que le conducteur est suffisamment engagé.
Comment retirer un fil d’un Wago ?
Sur un Wago à levier, l’opération est simple : relevez le levier puis retirez le conducteur.
Pour les bornes automatiques, le retrait dépend du modèle. Certaines connexions peuvent être libérées en faisant tourner délicatement le conducteur tout en tirant, mais il faut se conformer aux instructions de la borne concernée et éviter toute manipulation susceptible de l’endommager.
Dans tous les cas, contrôlez l’état du conducteur et du connecteur avant de les réutiliser.
Où peut-on utiliser des Wago ?
Les bornes Wago peuvent être utilisées dans de nombreuses situations, à condition de choisir une référence adaptée et de respecter les règles de mise en œuvre applicables.
Dans une boîte de dérivation
C’est l’un de leurs usages les plus courants.
Une boîte de dérivation permet de regrouper et de protéger les connexions d’un circuit électrique. Les Wago y facilitent notamment la réalisation des différentes dérivations.
Leur faible encombrement constitue un avantage lorsque plusieurs connexions doivent cohabiter dans une même boîte.
Il reste néanmoins nécessaire de choisir une boîte suffisamment grande pour que les conducteurs et connecteurs puissent être disposés correctement.
Pour une prise ou un interrupteur
Des connecteurs peuvent également être utilisés lors du câblage de certains appareillages, par exemple lorsqu’une dérivation est nécessaire derrière une prise ou un interrupteur.
L’espace disponible doit toutefois être suffisant et les connexions doivent rester correctement logées et protégées.
Il faut également respecter le schéma électrique du circuit : un Wago ne permet évidemment pas de connecter indistinctement n’importe quels conducteurs entre eux.
Pour brancher un luminaire
C’est un autre cas dans lequel les connecteurs à ressort sont particulièrement pratiques.
Un luminaire peut posséder des conducteurs souples alors que l’installation fixe utilise d’autres types de conducteurs. Il faut alors choisir une borne capable d’accepter les deux.
Les connecteurs à levier compatibles et les bornes spécifiquement conçues pour luminaires peuvent faciliter ce raccordement.
Dans un tableau électrique
WAGO fabrique également de nombreux systèmes de connexion destinés aux tableaux et armoires électriques, notamment des bornes sur rail.
Il faut toutefois distinguer ces produits des petits connecteurs de dérivation couramment appelés « Wago ».
Dans un tableau électrique, chaque connexion doit être réalisée avec un dispositif prévu pour l’application concernée et conformément aux prescriptions du matériel installé. Il ne faut donc pas considérer un petit Wago comme une solution universelle permettant de modifier librement le câblage du tableau.
FAQ – Wago
- Peut-on mettre du fil souple dans un Wago ?
Oui, à condition d’utiliser une borne explicitement compatible avec les conducteurs souples.
C’est notamment l’un des intérêts de certaines bornes à levier. En revanche, il ne faut pas introduire arbitrairement un conducteur souple dans une borne automatique prévue pour du rigide.
- Peut-on mélanger fil rigide et fil souple ?
Certaines bornes permettent de raccorder différents types de conducteurs au sein du même connecteur.
C’est notamment possible avec certaines références à levier, à condition que chacun des conducteurs respecte les caractéristiques prévues par le fabricant.
- Peut-on mettre deux sections différentes ?
Oui, avec certaines bornes, les conducteurs raccordés ne doivent pas nécessairement avoir exactement la même section, dès lors que chaque conducteur se situe dans la plage admissible du connecteur et que l’application est conforme.
Il faut néanmoins s’assurer que les sections utilisées sont adaptées au circuit électrique lui-même.
- Peut-on réutiliser un Wago ?
Cela dépend du type de borne et de son état.
Les modèles à levier sont particulièrement adaptés aux connexions qui doivent pouvoir être ouvertes puis refaites. Une borne automatique ne se manipule pas nécessairement de la même façon.
Dans tous les cas, un connecteur déformé, détérioré ou présentant des traces d’échauffement ne doit pas être réutilisé.
- Un Wago peut-il chauffer ou fondre ?
Un connecteur correctement choisi et correctement installé est conçu pour assurer une connexion électrique fiable dans les limites prévues par son fabricant.
Un échauffement anormal peut toutefois apparaître en cas de mauvaise connexion, de conducteur mal inséré, de matériel endommagé ou d’utilisation en dehors des caractéristiques prévues.
Un Wago présentant une déformation, une coloration anormale ou des traces de chauffe doit donc être considéré comme un signal d’alerte : il faut mettre le circuit hors tension et rechercher la cause du problème plutôt que simplement remplacer le connecteur.
Ce qu’il faut retenir sur les Wago
Les Wago offrent une solution rapide et pratique pour réaliser de nombreux raccordements électriques. Leur système de serrage par ressort évite le serrage d’une vis et les nombreuses références disponibles permettent de répondre à des besoins très différents. Mais tous les Wago ne sont pas interchangeables.
Automatique ou à levier, conducteur rigide ou souple, section admissible, nombre d’entrées et caractéristiques électriques : le bon connecteur est avant tout celui qui correspond précisément aux conducteurs et à l’application. Avant chaque raccordement, prenez donc le temps d’identifier la référence utilisée, de respecter la longueur de dénudage prescrite et de contrôler que les conducteurs sont correctement insérés.
Et, comme toujours en électricité, travaillez uniquement sur une installation mise en sécurité. En cas de doute sur le câblage ou la conformité de l’installation, faites intervenir un électricien qualifié.
