Pour choisir entre un disjoncteur 10A et un disjoncteur 16A, il est essentiel de comprendre les différences entre ces deux calibres.
Bien qu’ils assurent tous deux la protection des circuits électriques contre les surcharges et les courts-circuits, ils répondent à des usages différents et ne permettent pas d’alimenter la même puissance électrique.
Quelle est la différence entre un disjoncteur 10A et 16A ?
Quel est le rôle d’un disjoncteur ?
Le disjoncteur protège un circuit électrique contre les surcharges et les courts-circuits. Son calibre, exprimé en ampères (A), correspond à l’intensité maximale qu’il peut laisser passer avant de déclencher automatiquement.
Le calibre n’est pas le seul critère à prendre en compte. La courbe de déclenchement influence également le comportement du disjoncteur. Pour en savoir plus, consultez notre guide sur les différences entre les disjoncteurs courbe B, C et D.
Différences
La principale différence entre un disjoncteur 10A et un disjoncteur 16A réside donc dans la puissance électrique qu’ils peuvent supporter. Plus le calibre est élevé, plus le circuit peut alimenter des équipements consommateurs d’énergie.
Sur une installation domestique alimentée en 230 V, un disjoncteur 10A peut protéger un circuit d’une puissance maximale d’environ 2 300 W, tandis qu’un disjoncteur 16A peut supporter jusqu’à 3 680 W.

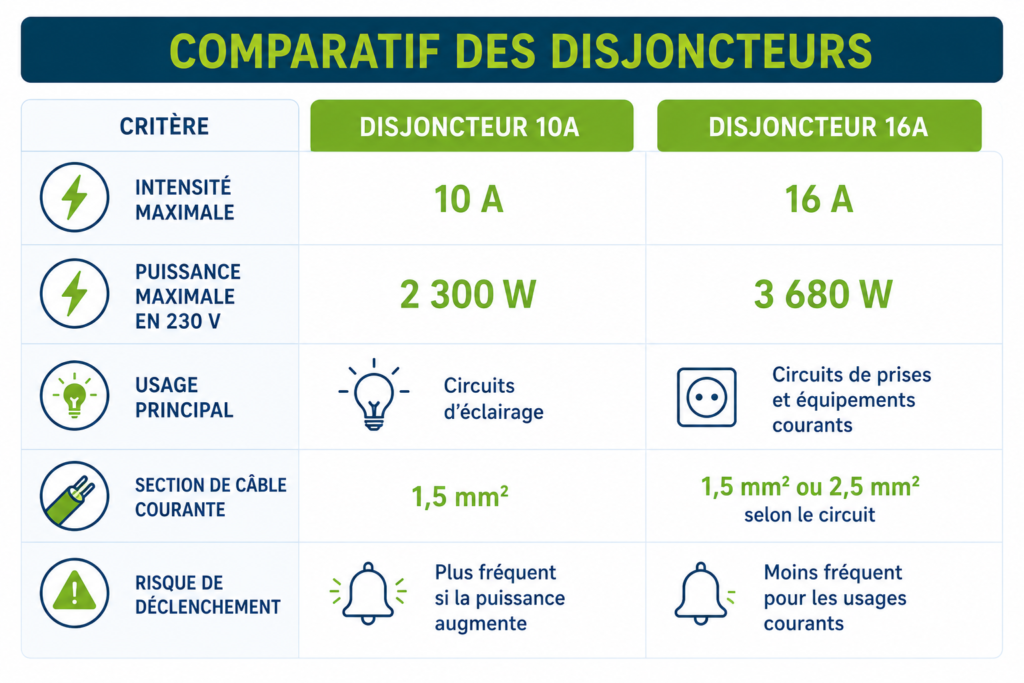

Comparatif
Le choix entre ces deux calibres dépend du type de circuit à protéger : éclairage, prises de courant ou équipements spécifiques.
Quand utiliser un disjoncteur 10A ?
Dans une installation électrique domestique, le disjoncteur 10A assure la protection des circuits dont les besoins en puissance restent limités. Son calibre permet de sécuriser efficacement les conducteurs tout en limitant les risques de surcharge.
Les circuits d’éclairage
Selon la norme NF C 15-100, un disjoncteur 10A peut être utilisé pour protéger un circuit d’éclairage câblé en 1,5 mm². Il s’agit de l’usage le plus courant de ce calibre dans les logements.
Les circuits d’éclairage regroupent généralement les plafonniers, appliques murales, spots encastrés ou encore les éclairages extérieurs. La consommation de ces équipements étant relativement faible, un disjoncteur 10A est généralement suffisant pour assurer leur protection.
Exemples d’utilisation d’un disjoncteur 10A
Un disjoncteur 10A peut notamment être utilisé pour :
- Un circuit d’éclairage intérieur ;
- Un circuit d’éclairage extérieur ;
- Des spots LED encastrés ;
- Un éclairage de garage ou de cave ;
- Certains petits circuits spécifiques à faible consommation.
Avant de choisir le calibre du disjoncteur, il est toutefois recommandé de vérifier la puissance totale des équipements raccordés au circuit.
Quelle puissance maximale avec un disjoncteur 10A ?

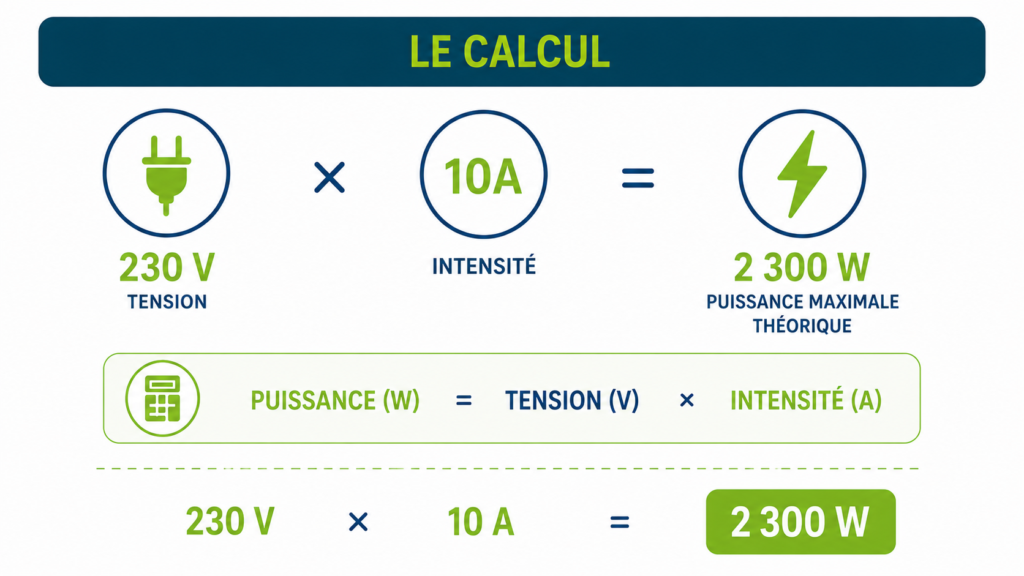

Sur une installation monophasée de 230 V, un disjoncteur 10A peut supporter une puissance maximale théorique d’environ 2 300 W.
En pratique, il est préférable de conserver une marge de sécurité et d’éviter d’exploiter en permanence la puissance maximale du circuit. Cela limite les déclenchements intempestifs et contribue à la longévité de l’installation électrique.
Quand utiliser un disjoncteur 16A ?
Le disjoncteur 16A est conçu pour protéger des circuits pouvant supporter une puissance plus importante qu’un disjoncteur 10A. Il est particulièrement adapté aux circuits de prises de courant et à certains équipements électriques du quotidien.
Les circuits de prises de courant
Dans une installation résidentielle, le disjoncteur 16A est fréquemment utilisé pour protéger les circuits de prises. Grâce à son calibre plus élevé, il permet d’alimenter simultanément plusieurs appareils électriques sans risque de déclenchement prématuré.
Selon la configuration du circuit et la section des conducteurs utilisés, un disjoncteur 16A constitue une solution courante pour les prises de courant présentes dans les pièces de vie, les chambres ou les espaces de travail.
Les petits équipements électriques
Le disjoncteur 16A convient également à certains équipements domestiques dont la consommation électrique reste modérée.
Il peut notamment être utilisé pour protéger :
- Un réfrigérateur ;
- Une hotte aspirante ;
- Un congélateur ;
- Des volets roulants électriques ;
- Un portail motorisé ;
- Un petit chauffe-eau selon ses caractéristiques.
Le choix du calibre doit toujours tenir compte de la puissance de l’appareil ainsi que des recommandations du fabricant.
Quelle puissance maximale avec un disjoncteur 16A ?

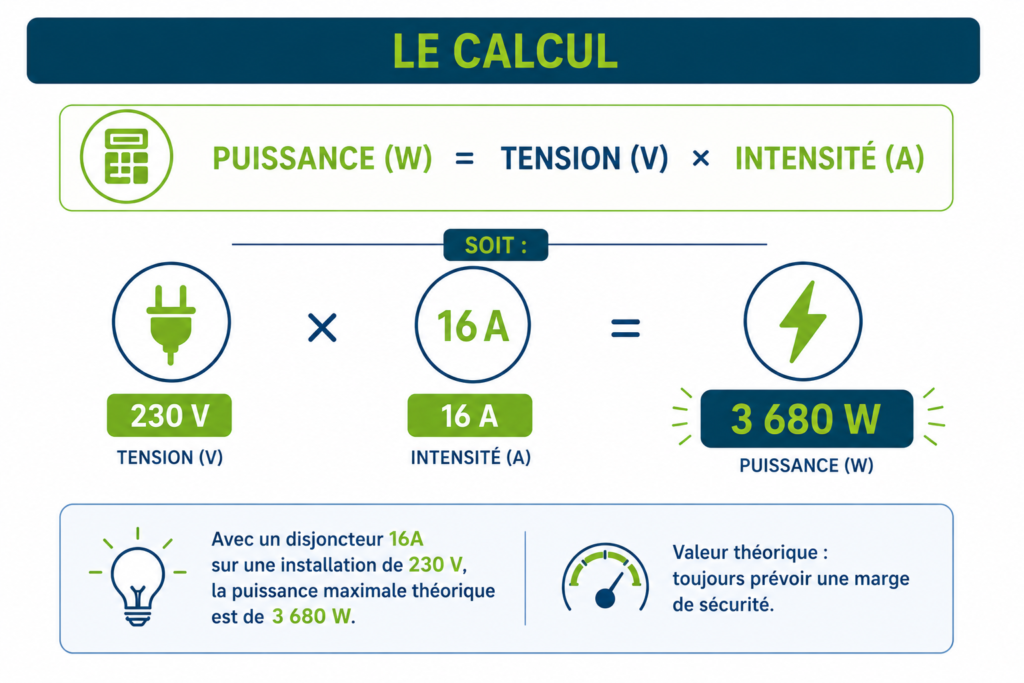

Sur un réseau domestique de 230 V, un disjoncteur 16A peut protéger un circuit développant jusqu’à environ 3 680 W de puissance.
Cette capacité supérieure à celle d’un disjoncteur 10A permet d’alimenter davantage d’appareils ou des équipements plus puissants tout en conservant une protection efficace contre les surcharges et les courts-circuits.
Peut-on remplacer un disjoncteur 10A par un 16A ?
Oui, il est parfois possible de remplacer un disjoncteur 10A par un 16A. Cette modification nécessite toutefois plusieurs vérifications préalables.
La section des conducteurs constitue le premier point à contrôler. Un dimensionnement inadapté peut réduire le niveau de sécurité de l’installation électrique et augmenter les risques d’échauffement des conducteurs.
Vérifier la section des conducteurs
La section des conducteurs détermine le calibre maximal du disjoncteur. Un circuit câblé en 1,5 mm² peut être protégé par un disjoncteur 16A, conformément à la norme NF C 15-100.
Toutefois, lorsque cela est possible, le câblage en 2,5 mm² offre davantage de marge pour les évolutions futures. Cette section est particulièrement adaptée aux circuits de prises de courant. Elle peut être protégée par un disjoncteur 16A ou 20A selon la configuration retenue.
Respecter la norme NF C 15-100
La norme NF C 15-100 définit les règles applicables aux installations électriques basse tension dans les logements.
Avant de remplacer un disjoncteur 10A par un modèle 16A, il est important de vérifier que le circuit concerné est conforme aux prescriptions de la norme, notamment en ce qui concerne :
- La section des conducteurs ;
- Le type de circuit protégé ;
- Le nombre de points d’utilisation autorisés ;
- La puissance des équipements raccordés.
Le respect de ces exigences garantit la sécurité et la conformité de l’installation.
Les risques à éviter
Remplacer un disjoncteur 10A par un 16A dans le seul but d’éviter des déclenchements répétés n’est pas toujours une bonne solution.
Si le disjoncteur se déclenche régulièrement, cela peut révéler une surcharge du circuit ou un problème électrique qu’il convient d’identifier avant toute modification.
L’installation d’un calibre trop élevé par rapport au circuit protégé peut retarder le déclenchement en cas de surcharge et entraîner un échauffement anormal des conducteurs. Pour cette raison, il est toujours recommandé de vérifier les caractéristiques du circuit avant de remplacer un disjoncteur existant.
Disjoncteur 10A ou 16A : lequel choisir ?
Le choix entre un disjoncteur 10A et un disjoncteur 16A dépend principalement de la nature du circuit à protéger, de la puissance des appareils alimentés et de la section des conducteurs installés.
Dans une habitation, un disjoncteur 10A protège généralement les circuits d’éclairage, dont la consommation électrique reste relativement faible.
Un disjoncteur 16A protège quant à lui les circuits de prises de courant ainsi que certains équipements nécessitant davantage de puissance.
Pour garantir la sécurité de l’installation, choisissez toujours le calibre du disjoncteur en fonction des caractéristiques du circuit et des exigences de la norme NF C 15-100.
Au-delà du choix du disjoncteur, le tableau électrique joue un rôle essentiel dans l’installation. Découvrez les équipements et accessoires de la gamme Resi9 de Schneider Electric.
Les cas les plus fréquents
Dans une installation électrique résidentielle, le choix est généralement assez simple :
- Pour un circuit d’éclairage, un disjoncteur 10A est généralement suffisant.
- Pour un circuit de prises de courant, un disjoncteur 16A est le plus souvent recommandé.
- Pour un équipement électrique spécifique, il convient de vérifier la puissance de l’appareil ainsi que les préconisations du fabricant.
- En cas de doute, il est préférable de se référer aux exigences de la norme NF C 15-100 ou de demander conseil à un professionnel.
En résumé, un disjoncteur 10A protège efficacement les circuits d’éclairage, dont les besoins en puissance restent généralement limités.
Pour les prises de courant et la plupart des usages domestiques courants, un disjoncteur 16A représente le choix le plus fréquent. Dans les logements récents, un disjoncteur 20A protège souvent les circuits de prises en 2,5 mm². La norme NF C 15-100 encadre cette configuration.
