IC60N DISJ 2P 32A COURB D
  • IC60N DISJ 2P 32A COURB D

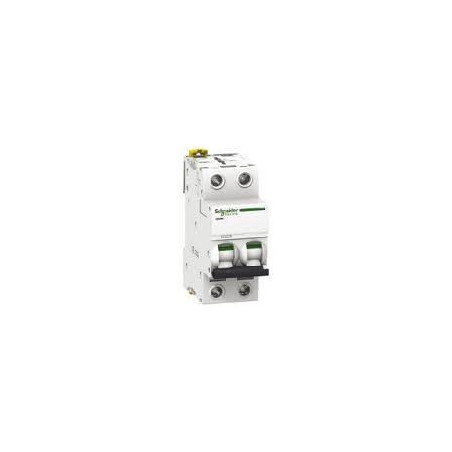

Acti9 disjoncteur IC60N 2P 32A COURB D (A9F75232)

Référence SCH A9F75232 - EAN 3606480080999 5777

Acti9, iC60N disjoncteur 2P 32A courbe D

Fiche technique

Type de produit
Disjoncteur
Intensité (A)
32A
Pôles
2P
194,50 €
79,74 € Économisez 59%
TTC Sur commande
Quantité
Sur commande
En cours de réapprovisionnement: 11/2025
Sous réserve de stock fournisseur

favorite Ajouter à ma liste d'envies

Vous devez être connecté à votre compte client
  • 4x sans frais de 30 à 2000€ avec Paypal 4x sans frais de 30 à 2000€ avec Paypal
  • Livraison gratuite dès 250€ d'achat Livraison gratuite dès 250€ d'achat
  • Délai de rétractation de 15 jours Délai de rétractation de 15 jours
Principales
Application du disjoncteur Distribution
Gamme de produits IC60
Type de produit ou de composant Disjoncteur
Nom abrégé d'appareil IC60N
Description des pôles 2P
Nombre de pôles protégés 2
In courant assigné d'emploi 32 A
Type de réseau C.a.
C.c.
Technologie de déclencheur Thermique-magnétique
Courbe de déclenchement D
Pouvoir de coupure 10 kA Icu conformément à EN 60947-2 - 380...415 V c.a. 50/60 Hz
10 kA Icu conformément à IEC 60947-2 - 380...415 V c.a. 50/60 Hz
20 kA Icu conformément à EN 60947-2 - 220...240 V c.a. 50/60 Hz
20 kA Icu conformément à IEC 60947-2 - 220...240 V c.a. 50/60 Hz
36 kA Icu conformément à EN 60947-2 - 100...130 V c.a. 50/60 Hz
36 kA Icu conformément à EN 60947-2 - 12...60 V c.a. 50/60 Hz
36 kA Icu conformément à IEC 60947-2 - 100...130 V c.a. 50/60 Hz
36 kA Icu conformément à IEC 60947-2 - 12...60 V c.a. 50/60 Hz
6 kA Icu conformément à EN 60947-2 - 440 V c.a. 50/60 Hz
6 kA Icu conformément à IEC 60947-2 - 440 V c.a. 50/60 Hz
6000 A Icn conformément à EN 60898-1 - 400 V c.a. 50/60 Hz
6000 A Icn conformément à IEC 60898-1 - 400 V c.a. 50/60 Hz
6 kA Icu conformément à EN 60947-2 - 12...144 V c.c.
6 kA Icu conformément à IEC 60947-2 - 12...144 V c.c.
Catégorie d'emploi EN 60947-2
A conformément à IEC 60947-2
Aptitude au sectionnement Oui conformément à EN 60898-1
EN 60947-2
Oui conformément à IEC 60898-1
Oui conformément à IEC 60947-2



Complémentaires
Fréquence réseau 50/60 Hz
[Ue] tension assignée d'emploi 100...130 V CA 50/60 Hz
12...60 V CA 50/60 Hz
220...240 V c.a. 50/60 Hz
380...415 V CA 50/60 Hz
400 V c.a. 50/60 Hz
440 V 440 V c.a. c.a. 50/60 Hz 50/60 Hz
12...144 V CC
Limite de déclenchement magnétique 12 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit 27 kA 75 % conformément à EN 60947-2 - 12...60 V c.a. 50/60 Hz
27 kA 75 % conformément à IEC 60947-2 - 12...60 V c.a. 50/60 Hz
6 kA 100 % conformément à EN 60947-2 - 12...144 V c.c.
6 kA 100 % conformément à IEC 60947-2 - 12...144 V c.c.
27 kA 75 % conformément à EN 60947-2 - 100...130 V c.a. 50/60 Hz
15 kA 75 % conformément à EN 60947-2 - 220...240 V c.a. 50/60 Hz
7,5 kA 75 % conformément à EN 60947-2 - 380...415 V c.a. 50/60 Hz
4,5 kA 75 % conformément à EN 60947-2 - 440 V c.a. 50/60 Hz
27 kA 75 % conformément à IEC 60947-2 - 100...130 V c.a. 50/60 Hz
15 kA 75 % conformément à IEC 60947-2 - 220...240 V c.a. 50/60 Hz
7,5 kA 75 % conformément à IEC 60947-2 - 380...415 V c.a. 50/60 Hz
4,5 kA 75 % conformément à IEC 60947-2 - 440 V c.a. 50/60 Hz
[Ui] tension assignée d'isolement 500 V c.a. 50/60 Hz conformément à EN 60947-2
C.a. 50/60 Hz IEC 60947-2
[Uimp] tension assignéede tenue aux chocs EN 60947-2
6 kV conformément à IEC 60947-2
Coupure pleinement apparente Oui
Type de commande Touche à bascule
Signalisation locale Indicateur de déclenchement
Mode d'installation Peigne amovible installé
Support de montage Rail DIN
Pas de 9 mm 4
Largeur 36 mm
Couleur Blanc
Mode de raccordement Single terminal, top or bottom for 1...5 flexible wire(s) 4 mm² maxwithout cable end
Single terminal, top or bottom for 1...5 solid wire(s) 4 mm² max
Single terminal, top or bottom for 1...3 flexible wire(s) 6 mm² maxwithout cable end
Single terminal, top or bottom for 1...3 solid wire(s) 6 mm² max
Single terminal, top or bottom for 1 solid wire(s) 1...35 mm² max
Single terminal, top or bottom for 1 flexible wire(s) 0.5...25 mm² maxwith cable end
Single terminal, top or bottom for 1 flexible wire(s) 0.5...25 mm² maxwithout cable end
Longueur de dénudage des fils 14 mm haut ou bas
Couple de serrage 3.5 N.m haut ou bas
Protection fuite à la terre Bloc séparé



Environnement
Normes EN 60898-1
EN 60947-2
IEC 60898-1
IEC 60947-2
Degré de protection IP IP3 conformément à EN 60947-2
IP3 conformément à IEC 60947-2
Niveau de pollution EN 60947-2
IEC 60947-2
Catégorie de surtension II
Tropicalisation 2 conformément à EN/IEC 60068-2-78
Humidité relative 95 %
Altitude de fonctionnement 0...2000 m
Température de fonctionnement -35...70 °C
Température ambiante pour le stockage -40...85 °C
RoHS EUR status Conforme
RoHS EUR date de conformité 1001
