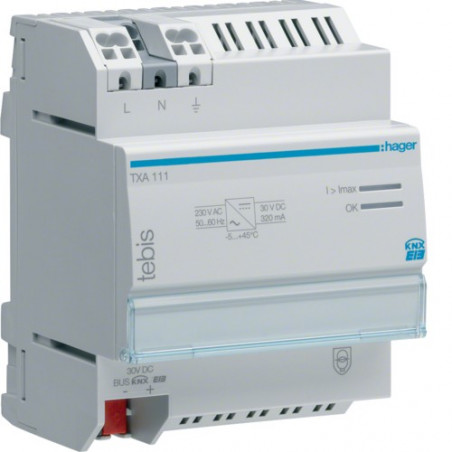

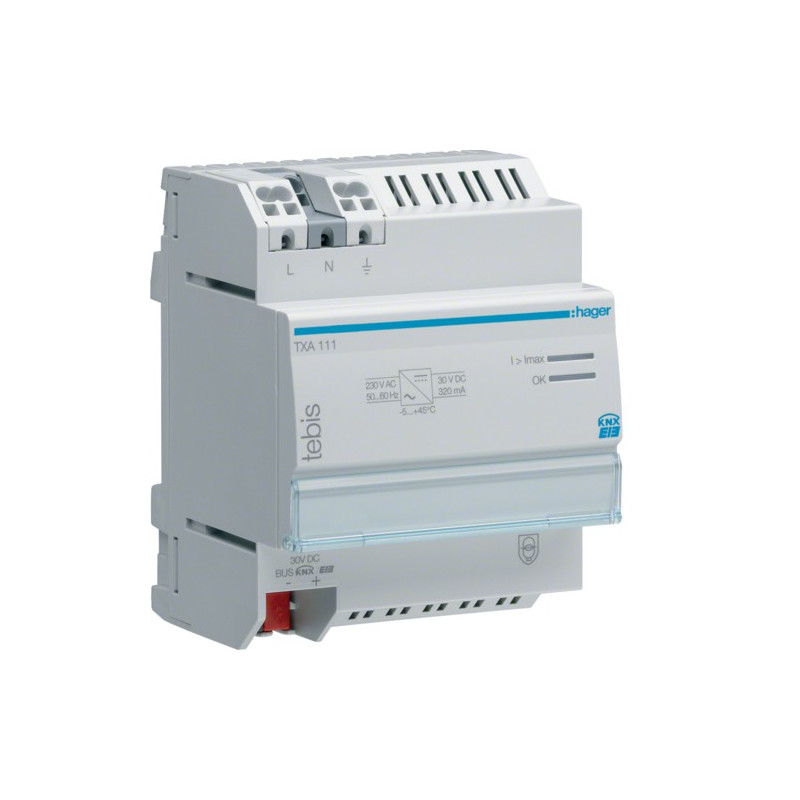

Alimentation Bus KNX 30V TBTS 320 mA (TXA111)

Référence HAG TXA111 - EAN 3250616049451 5672

Alimentation bus KNX - 30V TBTS - 320mA

Fiche technique

Fonction domotique
Alimentation
account_circle Connexion requise


Accédez à votre compte

  Produit professionnel

  • 4x sans frais de 30 à 2000€ avec Paypal 4x sans frais de 30 à 2000€ avec Paypal
  • Livraison gratuite dès 250€ d'achat Livraison gratuite dès 250€ d'achat
  • Délai de rétractation de 15 jours Délai de rétractation de 15 jours

Ce module est la source d'alimentation d'une ligne bus. Le courant nominal total disponible pour les deux sorties filtrées est de 320mA.
La tension de sortie est du type TBTS 30 V continu (Très Basse Tension de Sécurité).
Le filtre intégré permet le découplage des deux lignes bus par rapport à l'alimentation.


Recommandations de mise en œuvre :
1. Raccorder le module au secteur 230V, à la terret aux deux lignes bus.
2. Le voyant "OK" s'allume en fonctionnement normal.
Si le voyant "I>Imax" s'allume, éliminer
l'origine du défaut (court-circuit ou surcharge).



Caractéristiques techniquesValeurs
Tension d'alimentation 230V AC
Fréquence assignée 50/60 Hz
Tension continue de sortie filtrée 30V +/- 2V
Courant de sortie de l'alimentation 320 mA
Tenue aux coupures du réseau oui
Type de connexion cage sans vis
Nombre de modules 4
Section de raccordement en câble rigide 0,75 / 2,5mm²
Section de raccordement en câble souple 0,75 / 2,5mm²
Température de fonctionnement -5 à 45 °C
