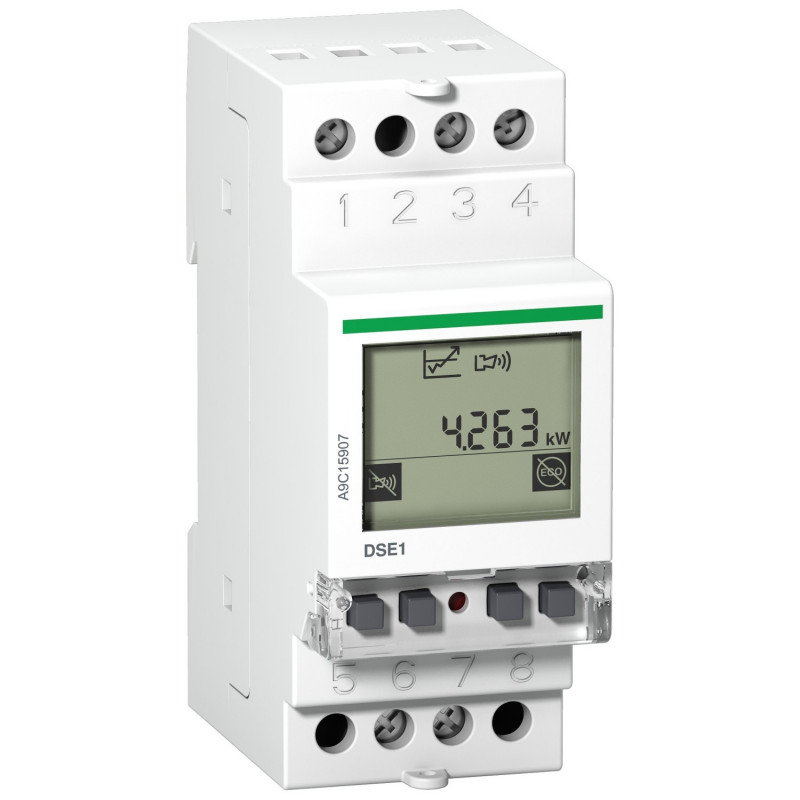

Acti9 CDSs - délesteur mono 1 voie - 230Vca (A9C15907)

Cet Acti9 DSE1 est un dispositif de délestage qui coupe temporairement l'alimentation des circuits non prioritaires et réduit la puissance installée. Ce délestage monophasé permet d’augmenter le nombre de charges sans modifier la puissance installée et de restaurer 1 voie non prioritaire. Il empêche les déclenchements intempestifs du disjoncteur en amont pour une installation 1P. L'indication de délestage est donnée par un indicateur rouge et un buzzer. Le seuil de déclenchement est réglable de 0,8 kW à 7 kW (par défaut 3,7 kW). La consommation électrique est de 5 VA rétro-éclairé, 3,5 VA non rétro-éclairé. Le temps de pré-alarme avant le délestage (Ton) est réglable de 0 s à 9 999 s (par défaut 60 s). Le temps de délestage (Toff) est réglable de 0 s à 9999 s (par défaut 120 s). Le temps de fonctionnement du buzzer (Tbe) est réglable de 1 s à 9 999 s (par défaut 60 s). L'écran LCD rétroéclairé affiche 3 chiffres après la virgule. La connexion permet des câbles en cuivre rigides de 6 mm² et flexibles ou avec des câbles en cuivre à ferrule de 6 mm² Le couple de serrage de la connexion est de 1,2 N.m pour le type de tournevis PZ2. La tension assignée d'emploi est de 230 VCA -15 % +10 %. La tension d’isolement nominale Ui est de 230 VCA. La fréquence est de 50 Hz ou 60 Hz. Le seuil est compris entre 3,5 A et 32 A, précision -/+1 %. Le circuit de priorité nominale est de 32 A avec cos phi égal à 1. La puissance active est comprise entre 40 W et 8 kW, 32 A maximum. Le degré de protection est IP20 sur les bornes et l'appareil IP40 dans un boîtier modulaire. La tropicalisation est le Traitement 2 (humidité relative de 95% à 55°C). La largeur en pas de 9 mm est de 4. Les dimensions sont (l) 36 mm x (H) 87 mm x (P) 60 mm. Le poids est de 130 g. La position de montage de l'installation est indifférente de 0° à 360°. La température de fonctionnement est comprise entre -5 °C et +50 °C. La température de stockage est comprise entre -40 °C et +70 °C. Il est conforme à la norme IEC 64-8.
