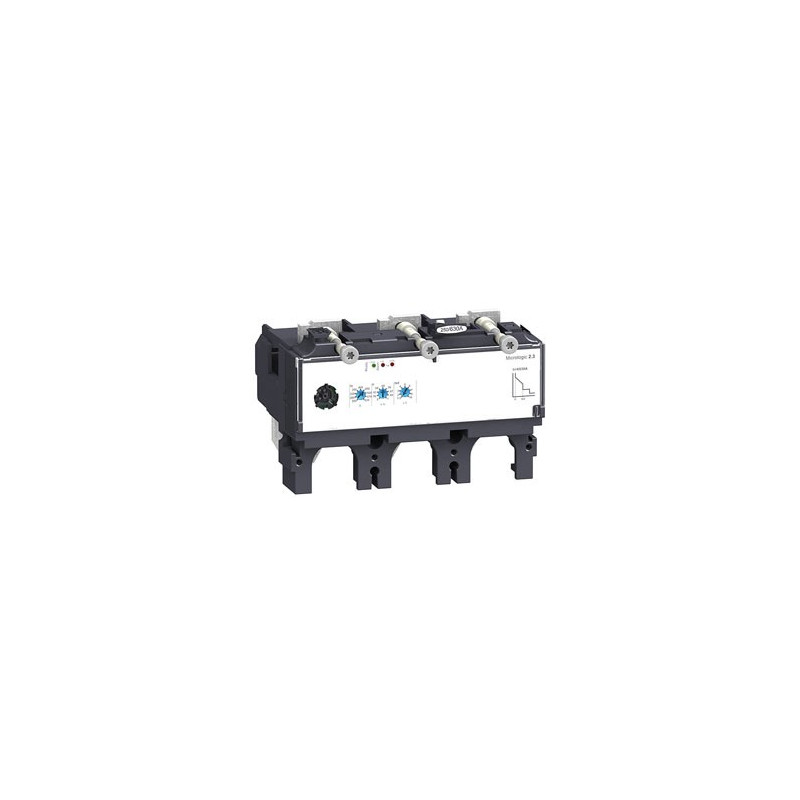

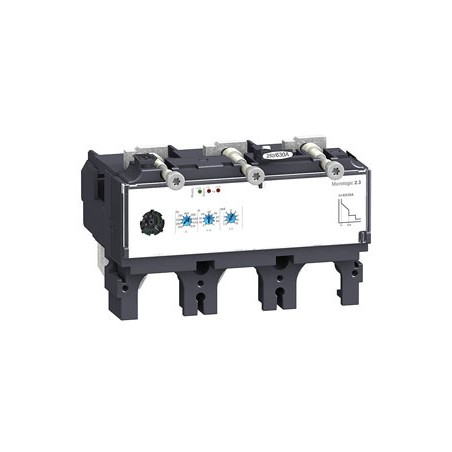

Déclencheur Micrologic 2.3 630A 3P3D Pour Disjoncteur Nsx630 LV432080

Les disjoncteurs équipés d'un déclencheur Micrologic 2 assurent la protection des réseaux de distribution, alimentés par transformateur. Pour les générateurs et les câbles de grandes longueurs les Micrologic 2-G offrent des solutions à seuils bas mieux adaptés.

Les déclencheurs Micrologic 2 peuvent équiper tous les compact NSX100 à 630 de performances B/F/H/N/S/L.

Ils permettent :

- La protection standard des câbles de la distribution

- La signalisation : de surcharge par LED, de déclenchement de surcharge par module relais SDx

Protections

Les réglages se font par commutateur avec possibilité de réglage "fin".

Surcharge: Long retard (lr)

Protection suivant une courbe de déclenchement à temps inverse: seuil de courant de surcharge lr réglable par commutateur, temporisation tr, non réglable.

Court-circuit: Court retard à temporisation fixe (lsd)

Protection à seuil réglable lsd. Un très faible retard est associé au déclenchement pour assurer la sélectivité avec l'appareil aval.

Court-circuit: Instantanée non réglable

Protection instantanée contre les courts-circuits à seuil fixe.

Protection du neutre

- Avec des disjoncteurs tripolaires la protection du neutre n'est pas possible

- Avec des disjoncteurs tétrapolaires la protection du neutre peut être choisie par commutateur à 3 positions :

   4P3D : neutre non protégé

   4P3D+N/2 : neutre protégé à la moitié de la valeur des phases, soit 0.5 x lr

   4P4D : neutre plein protégé à lr.
