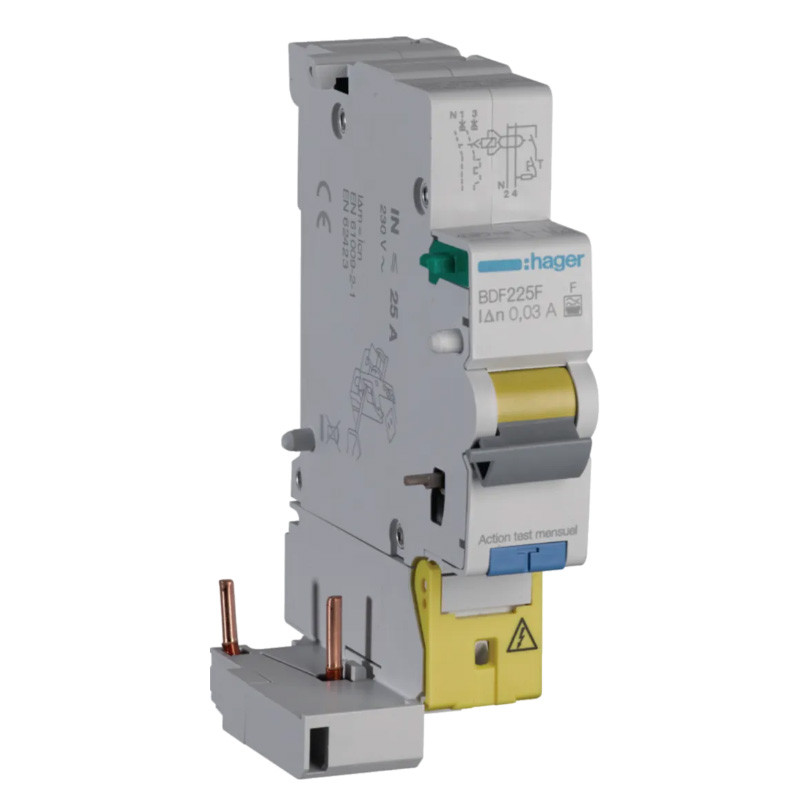

Bloc différentiel 2P 25A 30mA type F (BDF225F)

Le bloc différentiel 1P+N 25A 30mA type F de Hager, référence BDF225F, est conçu pour assurer une protection efficace contre les fuites de courant à la terre dans les installations électriques résidentielles et tertiaires.

Caractéristiques principales :

• Courant assigné nominal : 25 A
• Sensibilité différentielle : 30 mA
• Type de protection différentielle : Type F, offrant une protection adaptée aux circuits avec des charges électroniques, telles que les appareils électroménagers modernes.
• Nombre de pôles : 1 pôle + neutre (1P+N)
• Nombre de modules : 1 module, permettant un gain de place dans le tableau électrique.
• Fréquence : 50 Hz
• Couple de serrage : 1,90 Nm
• Puissance dissipée totale sous IN : 1,38 W
• Endurance électrique : 1 000 cycles
• Endurance mécanique : 6 000 manœuvres
• Tension assignée d'isolement : 500 V
• Tension assignée de tenue aux chocs : 4 000 V
• Section de raccordement des bornes :
  • Câble rigide : 0,75 à 16 mm²
  • Câble souple : 0,75 à 10 mm²
• Alignement des bornes basses : Borne décalée, facilitant le câblage et l'association avec les disjoncteurs compatibles.
• Dimensions :
  • Hauteur : 93,4 mm
  • Largeur : 17,7 mm
  • Profondeur : 66 mm

Ce bloc différentiel est conçu pour être associé aux disjoncteurs 1P+N à bornes décalées inférieurs à 25A de Hager, formant ainsi un disjoncteur différentiel compact et efficace. Il assure la protection des personnes contre les chocs électriques et protège les installations contre les risques d'incendie liés aux défauts d'isolement.

La conception modulaire et la compacité de ce bloc différentiel permettent une intégration aisée dans les tableaux électriques, optimisant l'espace disponible tout en garantissant une protection optimale des circuits électriques.
