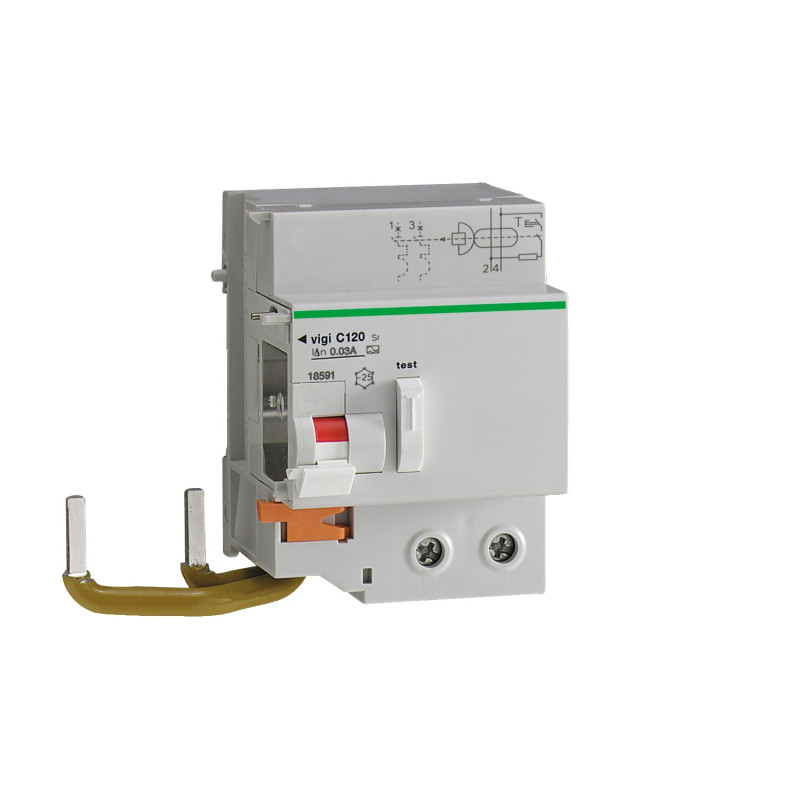

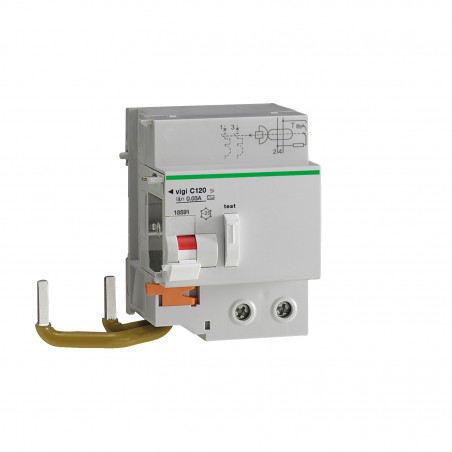

Acti9 Vigi C120 si - bloc différentiel - 125A - 2P - 230..415V - 300mA S (18556)

Le Schneider Electric 18556 est un bloc différentiel additionnel de la gamme Acti9 Vigi C120 destiné à la protection des personnes et des installations contre les défauts d'isolement. Conçu pour être associé à un disjoncteur de la gamme C120, il assure une protection différentielle de type A super immunisée avec une temporisation sélective, adaptée aux installations nécessitant une forte immunité aux perturbations électriques.

Caractéristiques principales

• Référence fabricant : 18556
• Gamme : Acti9
• Nom du produit : Vigi C120
• Type de produit : Bloc différentiel additionnel
• Nombre de pôles : 2P
• Courant nominal : 125 A
• Sensibilité différentielle : 300 mA
• Type de protection différentielle : Type A-SI (Super Immunisé)
• Temporisation : Sélective (type S)
• Type de réseau : Courant alternatif (CA)
• Tension assignée d'emploi (Ue) : 230 à 415 V AC
• Fréquence réseau : 50/60 Hz
• Technologie de déclenchement : Indépendante de la tension
• Normes applicables :
  • CEI 60947-2
  • EN 61009

Caractéristiques électriques

• Tension assignée d'isolement (Ui) : 500 V AC
• Tension assignée de tenue aux chocs (Uimp) : 6 kV
• Tenue aux ondes de choc : 5 kA (onde 8/20 µs)
• Degré de pollution : 3

Caractéristiques mécaniques

• Montage : Rail DIN symétrique 35 mm
• Raccordement au disjoncteur : Par vis
• Bornes de raccordement :
  • Conducteurs souples : 1 à 35 mm²
  • Conducteurs rigides : 1,5 à 50 mm²
• Longueur de dénudage : 15 mm
• Couple de serrage : 3,5 N.m
• Durée de vie mécanique : 20 000 cycles

Dimensions et poids

• Hauteur : 87 mm
• Largeur : 117 mm
• Profondeur : 73 mm
• Pas de 9 mm : 7 modules
• Poids : 0,325 kg
• Couleur : Gris

Conditions d'utilisation

• Indice de protection : IP20
• Humidité relative admissible : 95 % à 55 °C
• Altitude maximale d'utilisation : 2 000 m
• Température de fonctionnement : -25 °C à +40 °C
• Température de stockage : -40 °C à +70 °C
• Tropicalisation : Niveau 2 selon EN 61009

Informations commerciales

• Statut commercial : Produit arrêté
• Fin de commercialisation : 31 décembre 2012
• Fin de service : 31 décembre 2013
• Garantie contractuelle d'origine : 18 mois

Informations environnementales

Le produit relève de la filière DEEE et doit faire l'objet d'une collecte et d'un traitement spécifiques conformément à la réglementation européenne en vigueur. Il ne doit pas être éliminé avec les déchets ménagers.

Applications typiques

• Protection différentielle sélective des départs de puissance
• Installations tertiaires et industrielles
• Circuits sensibles aux déclenchements intempestifs
• Installations comportant des équipements électroniques ou générateurs de perturbations

Description courte

Bloc différentiel additionnel Acti9 Vigi C120 2 pôles, 125 A, 300 mA sélectif de type A-SI super immunisé pour protection différentielle des installations industrielles et tertiaires.

Description commerciale

Le Vigi C120 référence 18556 est un bloc différentiel haute immunité destiné aux applications nécessitant une continuité de service élevée. Grâce à sa technologie Type A-SI et à sa temporisation sélective, il limite les déclenchements intempestifs tout en garantissant une protection efficace contre les défauts d'isolement.
