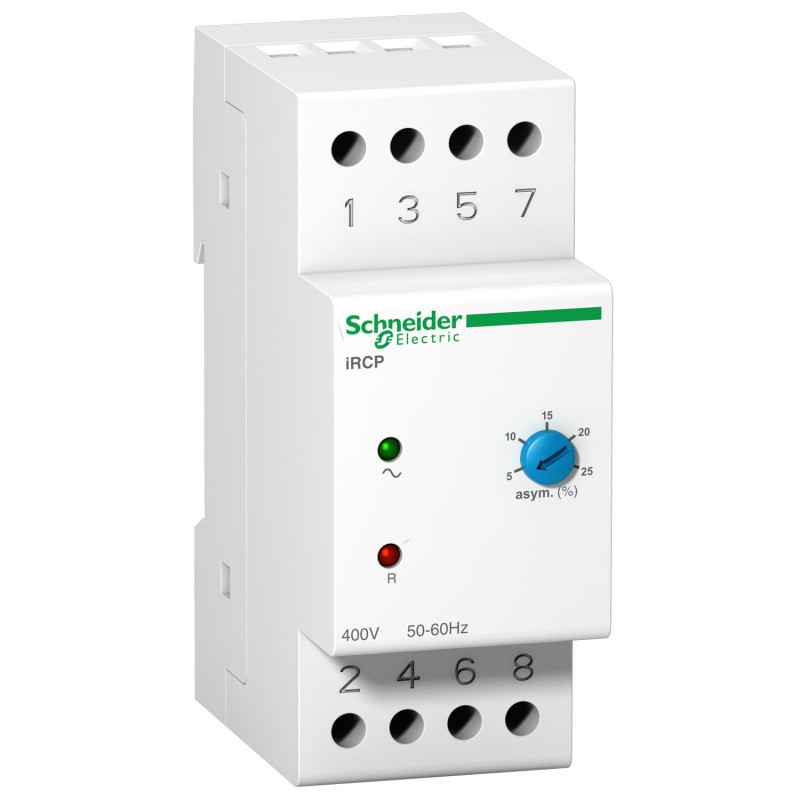

Acti9, iRCP relais de contrôle de phase 400V (A9E21180)

Cet Acti9 iRCP est un relais de contrôle de phase. La plage de mesure de la tension est comprise entre 0,15 VCA et 10 VCA. Il surveille les phases et la présence de tension sur les 3 phases d’une alimentation à circuit triphasé. Il indique également toute perte ou inversion de phase. Il fournit 1 contact inverseur à sécurité intégrée. Le paramétrage s’effectue sur la face avant par mise à l’échelle directe à l’aide d’un tournevis. Il peut être utilisé par example pour commander l'alimentation d'un moteur triphasé. La précision de l'affichage est de +/- 10 % de la pleine échelle. La temporisation au déclenchement est de 0,3 s. La tension d'alimentation Uc est de 400 VCA +/- 15 %. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. La sortie par courant de contact inverseur est de 8 A sous 250 VCA avec cos phi égal à 1. Sur la face avant, le voyant vert indique la présence de tension. Le voyant rouge indique un défaut. La consommation est de 3 VA. La puissance dissipée est de 2 W. La largeur en pas de 9 mm est de 4. Le degré de protection est IP20. Les dimensions sont (l) 36 mm x (H) 88,1 mm x (P) 65 mm. La température de fonctionnement est comprise entre -5 °C et +55 °C. La température de stockage est comprise entre -40 °C et +80 °C.
