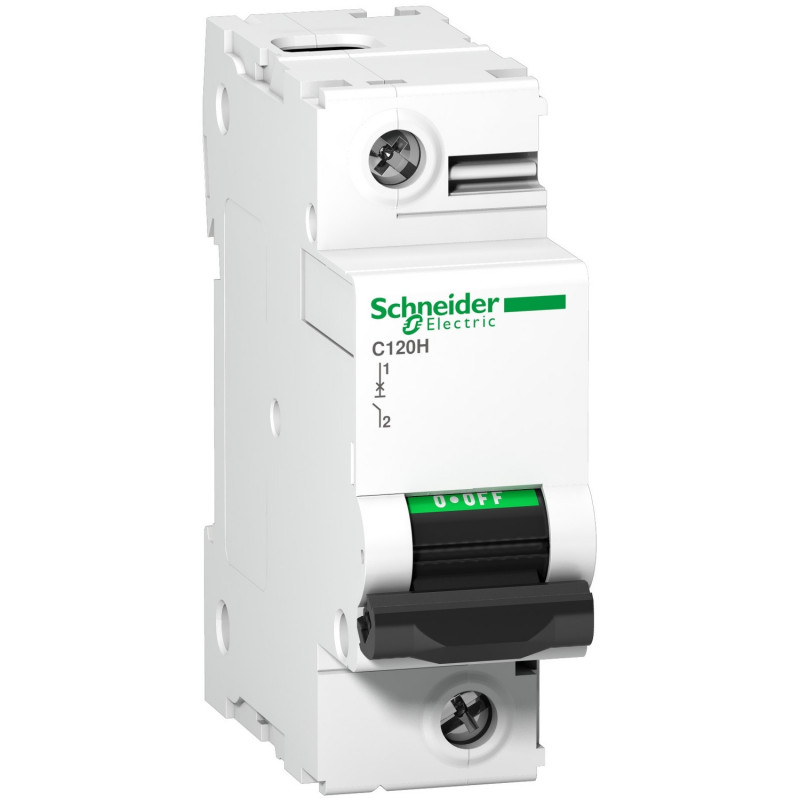

Disjoncteur C120H 1P 80 A, courbe C, 15 kA (A9N18446)

Cet Acti9 C120H est un disjoncteur miniature multistandard basse tension (MCB). Il s'agit d'un disjoncteur 1P à 1 pôle protégé, courant nominal 80 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit Icu est de 15 kA maximum entre 220 VCA et 240 VCA, conformément à la norme IEC/EN 60947-2. Ce produit est conforme à la norme industrielle IEC/EN 60898-1 et à la norme résidentielle IEC/EN 60947-2. Ce disjoncteur miniature combine les fonctions de protection contre les courts-circuits et les surcharges, de contrôle et d'isolation. Il est conforme aux normes CEI 60947-1 et CEI 60947-2. Son mécanisme de fermeture rapide améliore sa durée de vie. L'offre Acti9 C120 est dédiée aux bâtiments industriels et tertiaires. Il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue passe de 380 VCA à 415 VCA. La tension d’isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon la norme IEC/EN 60947-2) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 6 espacements de 9 mm. La catégorie de surtension est IV. Le produit est blanc (RAL 9003). Les dimensions sont (l) 27 mm x (H) 81 mm x (P) 73 mm. Le poids est de 0,37 kg. Il dispose d'un degré de protection IP20 (selon la norme CEI 60529) sur ses terminaux. La température de fonctionnement est comprise entre -30 °C et +60 °C. La température de stockage est comprise entre -40 °C et +70 °C.
