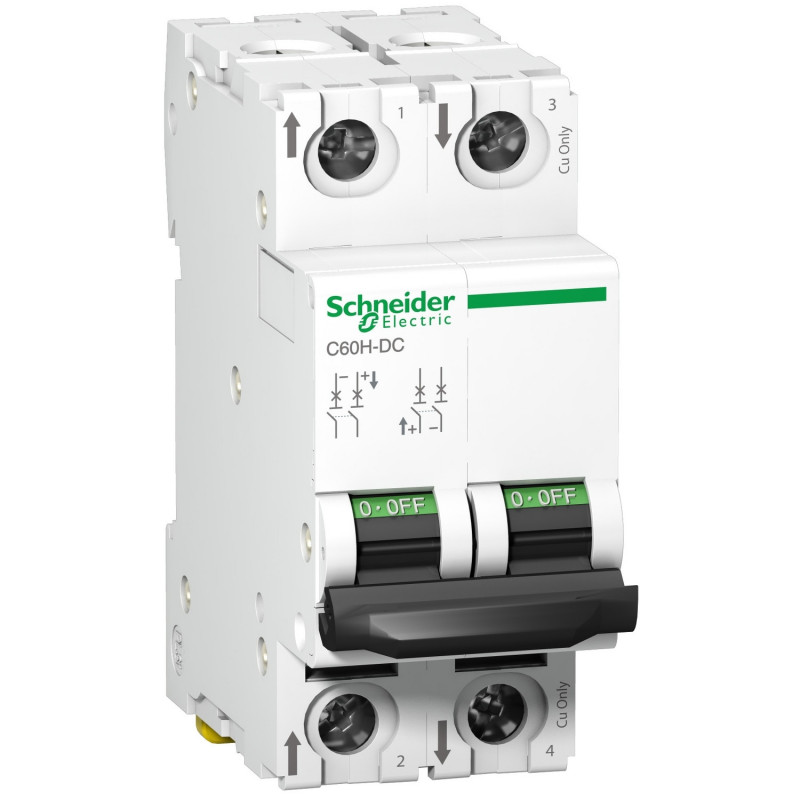

Acti9 C60H-DC - disjoncteur modulaire - 2P - 4A - C curve (A9N61524)

Cet Acti9 C60H-DC est un disjoncteur miniature à courant continu (MCB) basse tension. Il s'agit d'un disjoncteur 2P à 2 pôles protégés, courant nominal 4 A et courbe de déclenchement C. La capacité nominale de coupure de court-circuit peut atteindre 20 kA à 220 VCC selon la norme GB 14048.2 et 20 kA à 220 Vcc selon la norme GB 14048.2. Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les surcharges de courant. Il est adapté à l'isolement dans le secteur industriel conformément à la norme IEC/EN 60947-2. L'Acti9 C60H-DC est utilisé dans les circuits à courant continu (contrôle et automatisation industriels, transport, énergie renouvelable). Ce produit est dédié aux bâtiments résidentiels et aux petits bâtiments commerciaux. Il a une endurance électrique allant jusqu'à 3000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est de 500 Vcc. La tension d’isolement nominale Ui est de 500 VCC. La tension nominale de tenue aux chocs Uimp est de 6 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN. Sa largeur est de 2 espacements de 9 mm. La catégorie de surtension est IV. Le produit est blanc (RAL9003). Le poids est de 0,37 kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.
