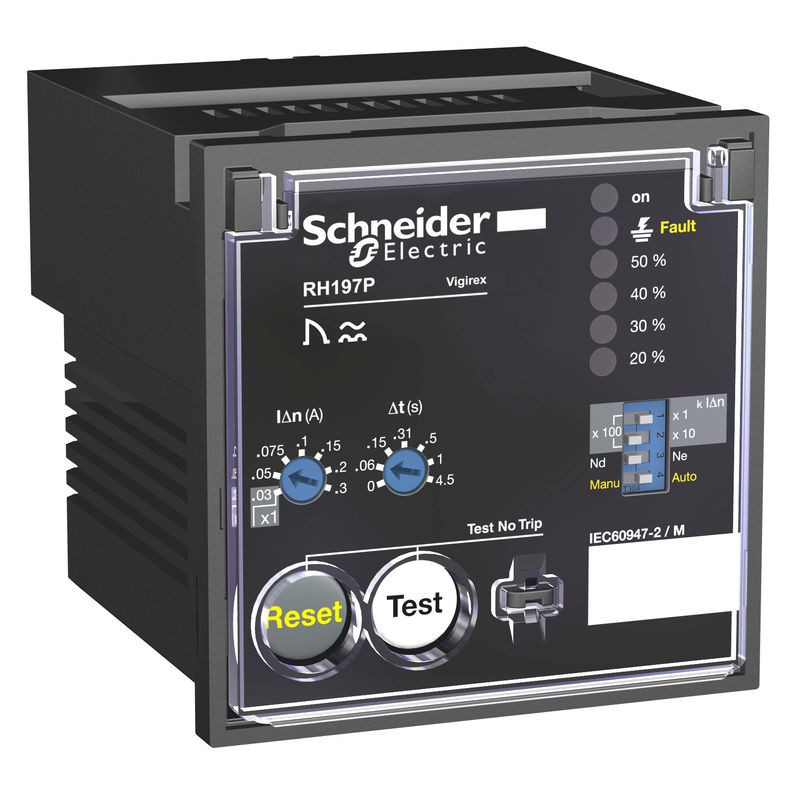

Vigirex RH197P relais différentiel 220 à 240V CA (56507)

Ce relais de protection différentielle est monté sur panneau avant. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé. Sa tension d'alimentation opérationnelle est de 220/240VCA 50/60Hz. Sa classe de protection différentielle est de type A. La sensibilité du courant (IDn) peut être sélectionnée avec 19 seuils de 30mA à 30A. La temporisation (Dt) peut être sélectionnée avec 7 paramètres, de Instantané à 4,5s. L’alarme est réglée par micro-interrupteur à 50% de IDn. Un commutateur fait le choix entre le réarmement manuel local ou le réarmement automatique après un effacement de défaut. La tension du système de distribution surveillé peut atteindre 1 000VCA 50/60/400Hz. Il est installé sur un tableau de distribution en face avant et son degré de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.
