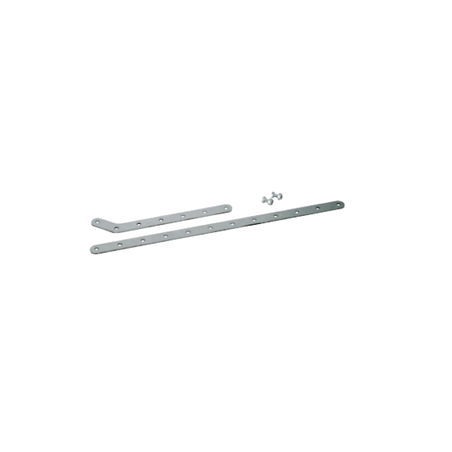

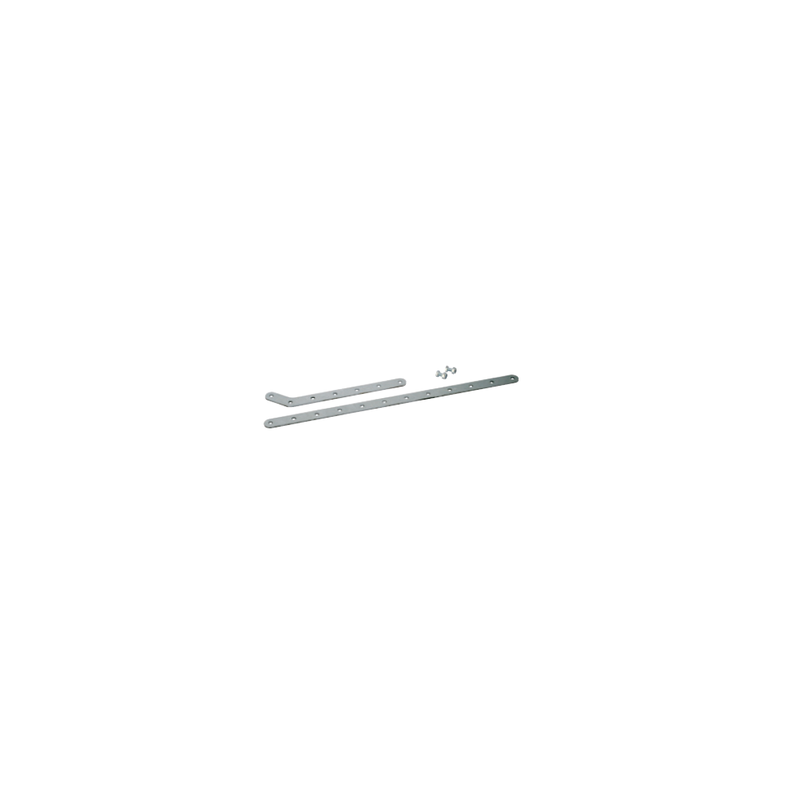

Bras coude ajustable pour porte laterale (9014481)

• Pour montage des rails et du Dexxo Pro sur mur de refoulement
• Ajustable jusqu'à 50 cm d'écoinçon

• Le montage du moteur sur le mur de refoulement n’est possible que lorsque l’écoinçon (e) ne dépasse pas 50 cm. Dans le cas contraire, préférer un montage au plafond en utilisant l’accessoire Bras articulé (réf. 9014482). Longueur maxi de la porte motorisable : L max = L rail - e - 40 cm
• Une zone de dégagement, libre de tout obstacle doit impérativement être respectée en arrière de la porte ouverte. Longueur : 50 cm mini
• Le montage sur le mur de refoulement tel que décrit dans cette notice nécessite l’utilisation d’un rail de transmission à courroie.
• Le bras coudé ajustable peut être utilisé sur d’autres portes que les portes latérales coulissantes, dans tous les cas où la longueur du bras nécessite d’être allongée. (cas de figure non décrits dans cette notice).
